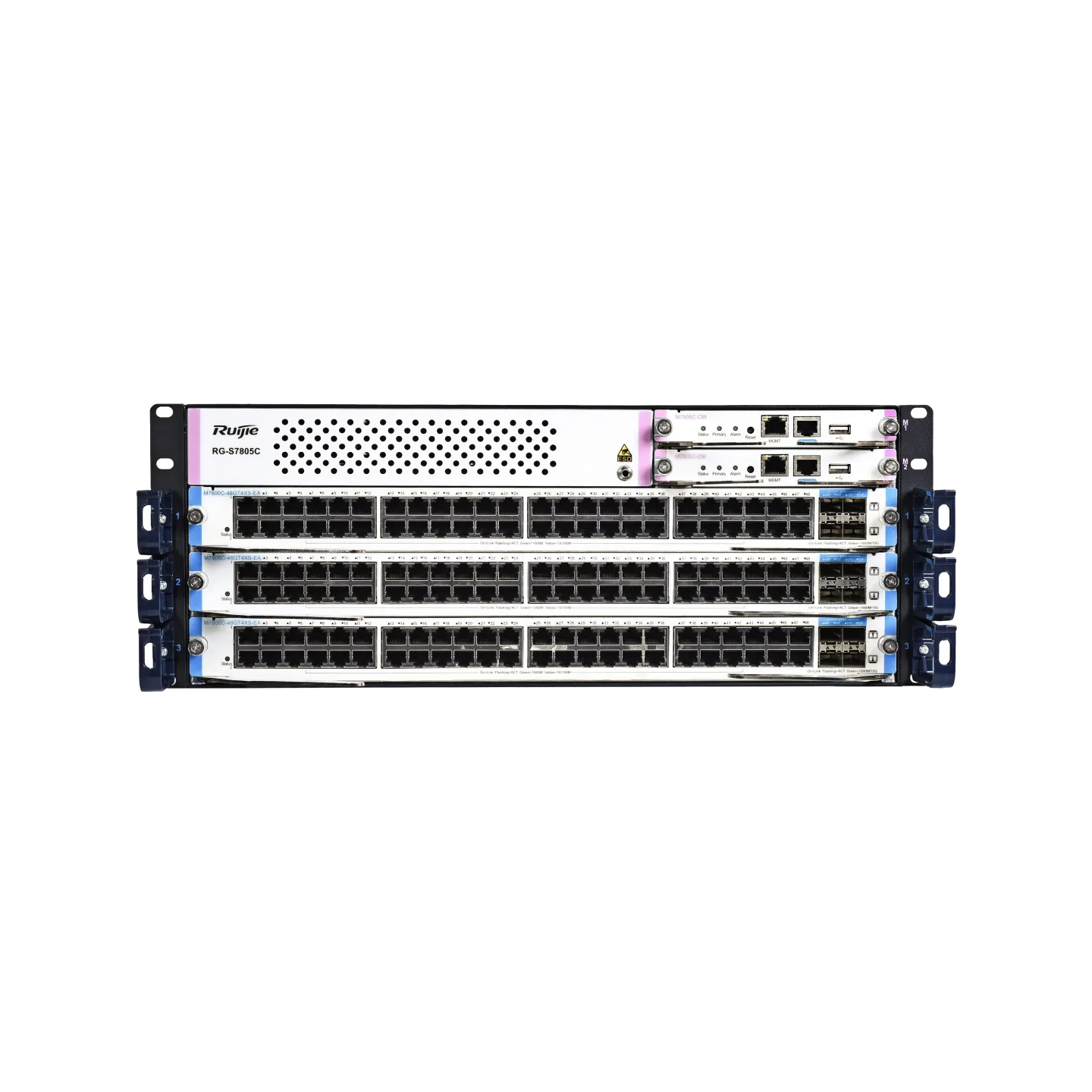

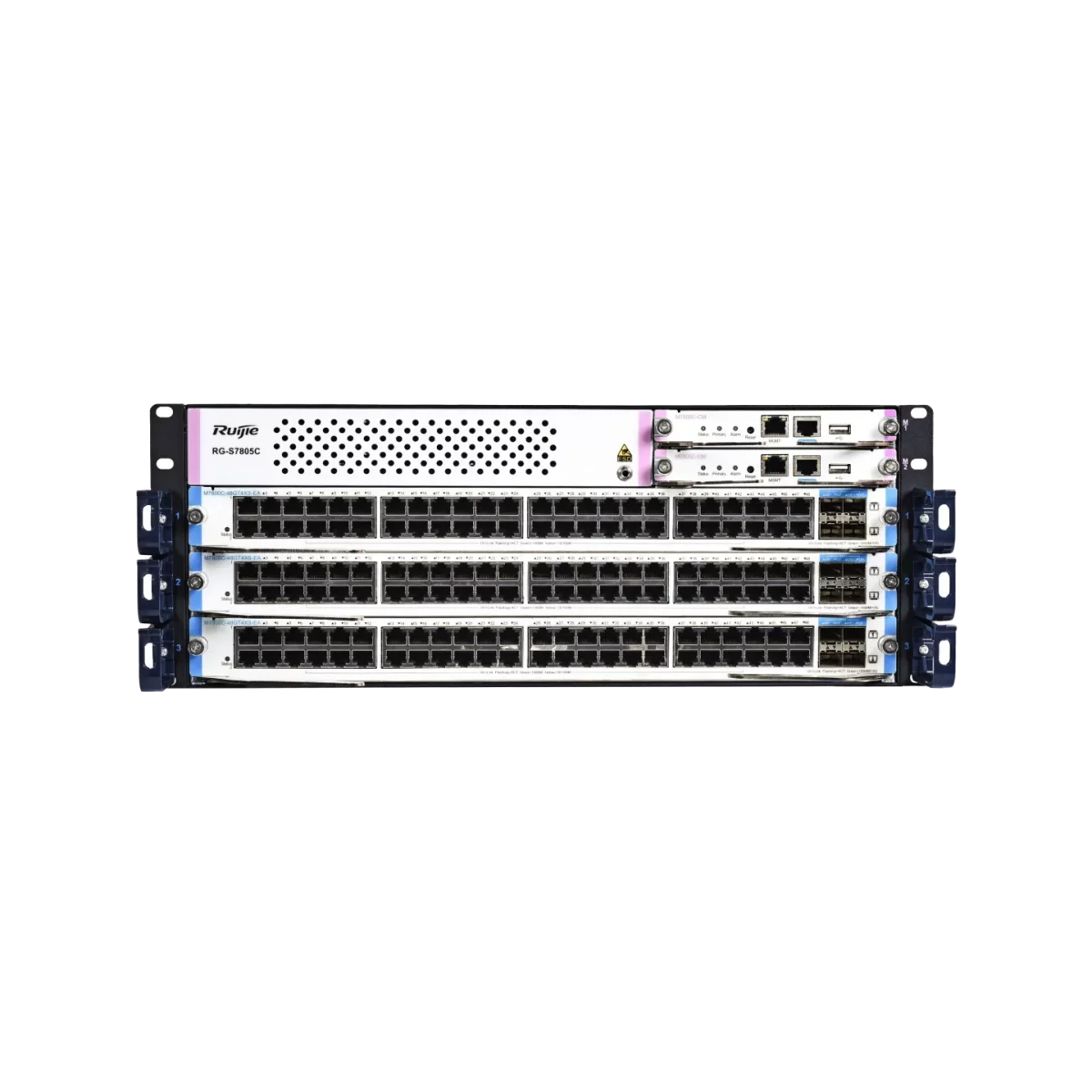

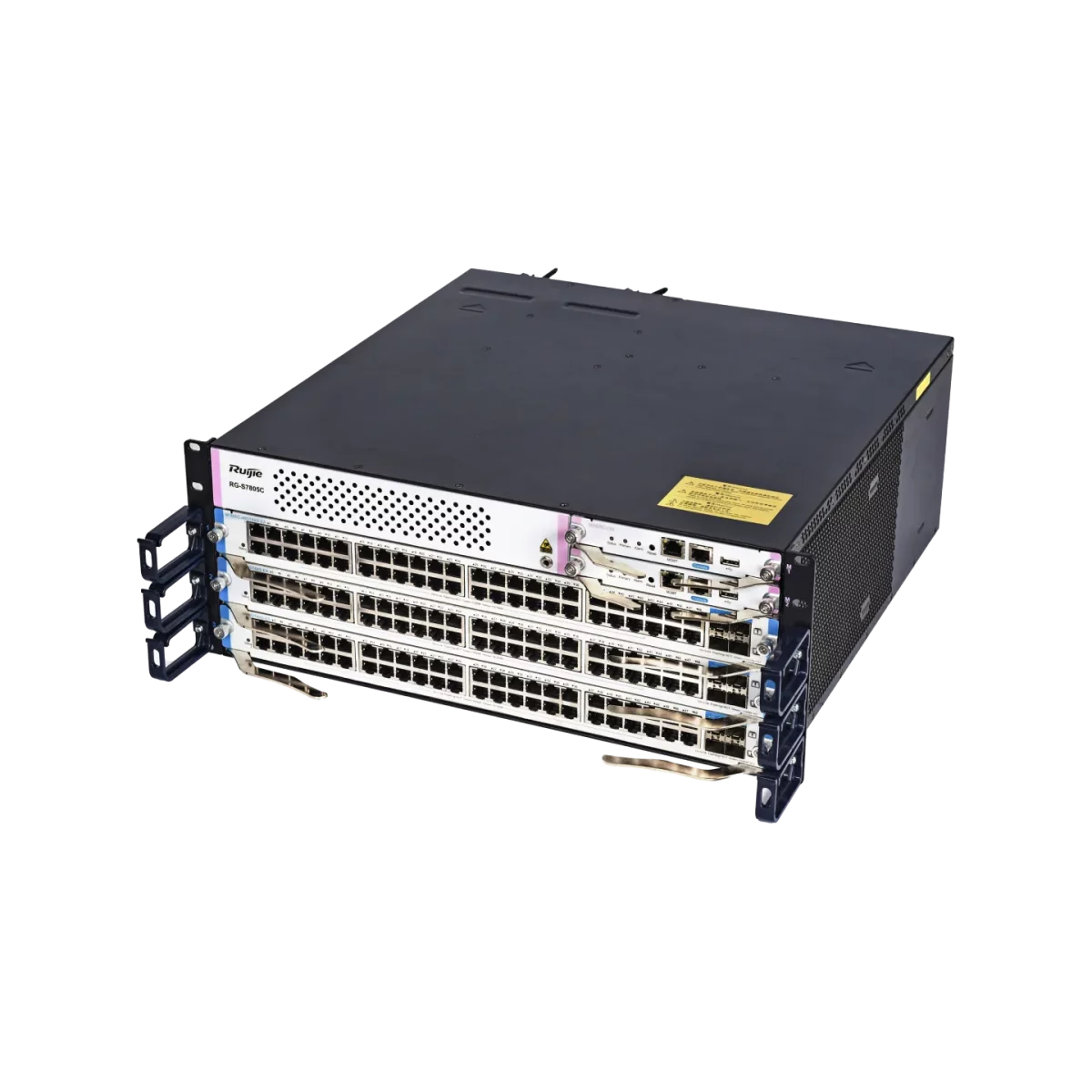

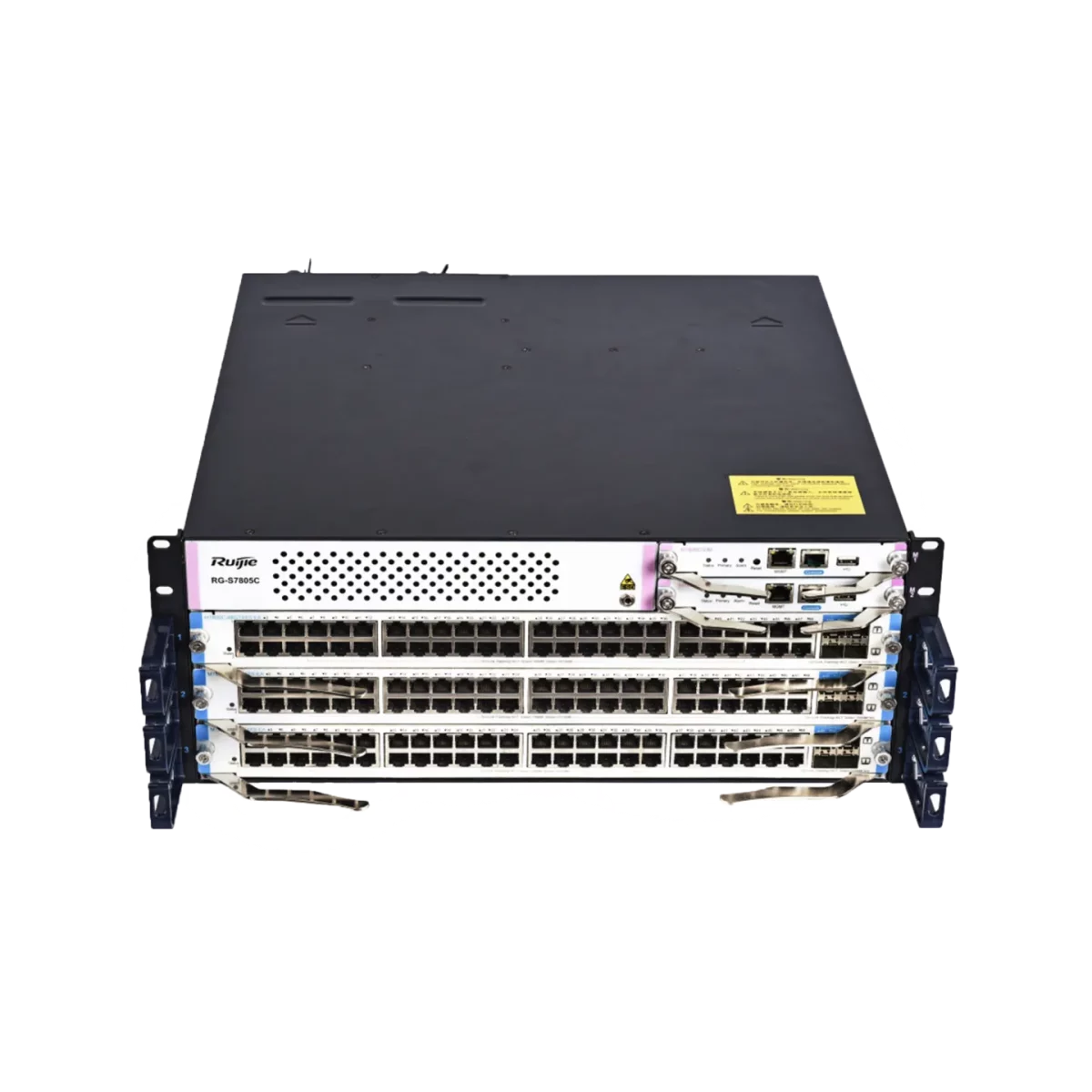

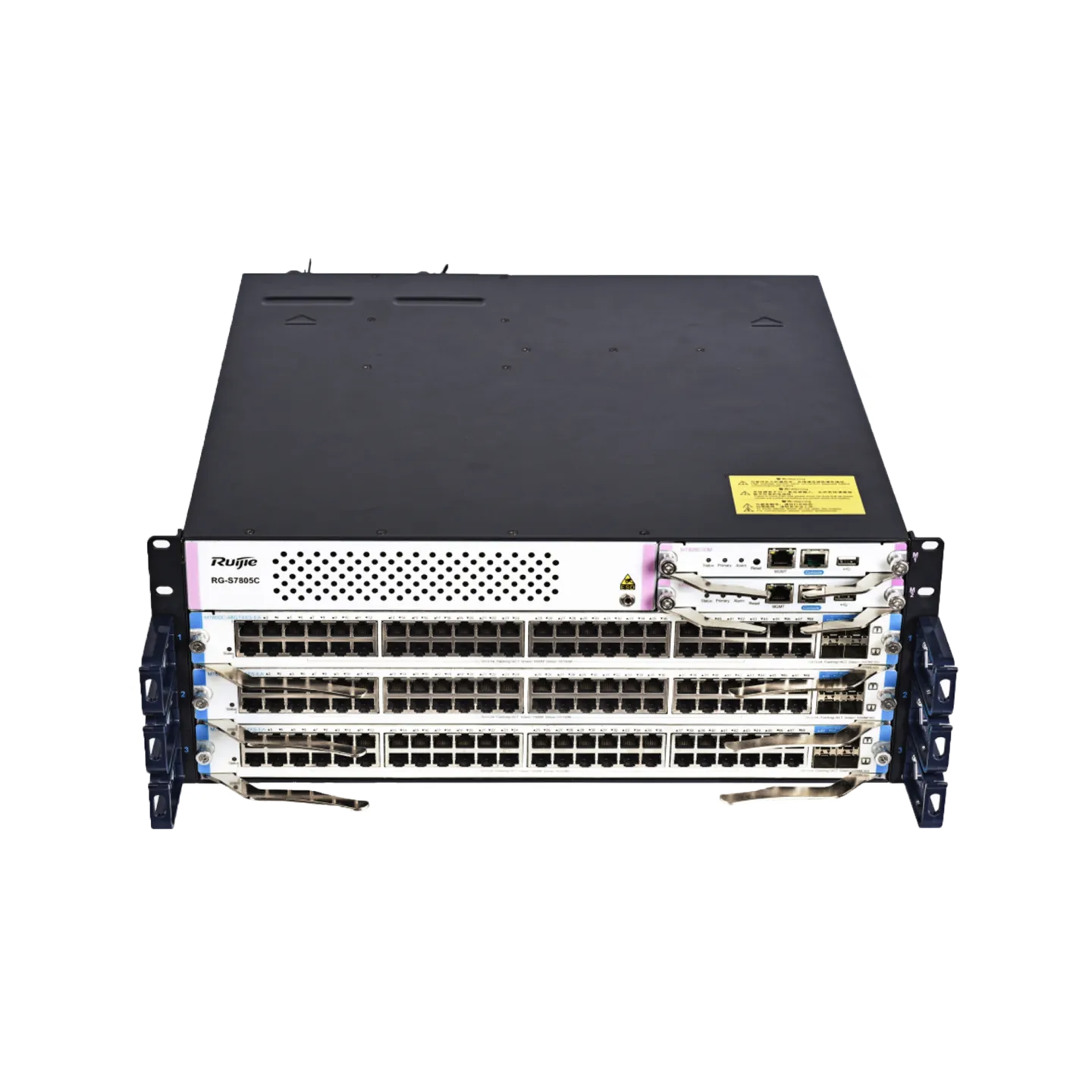

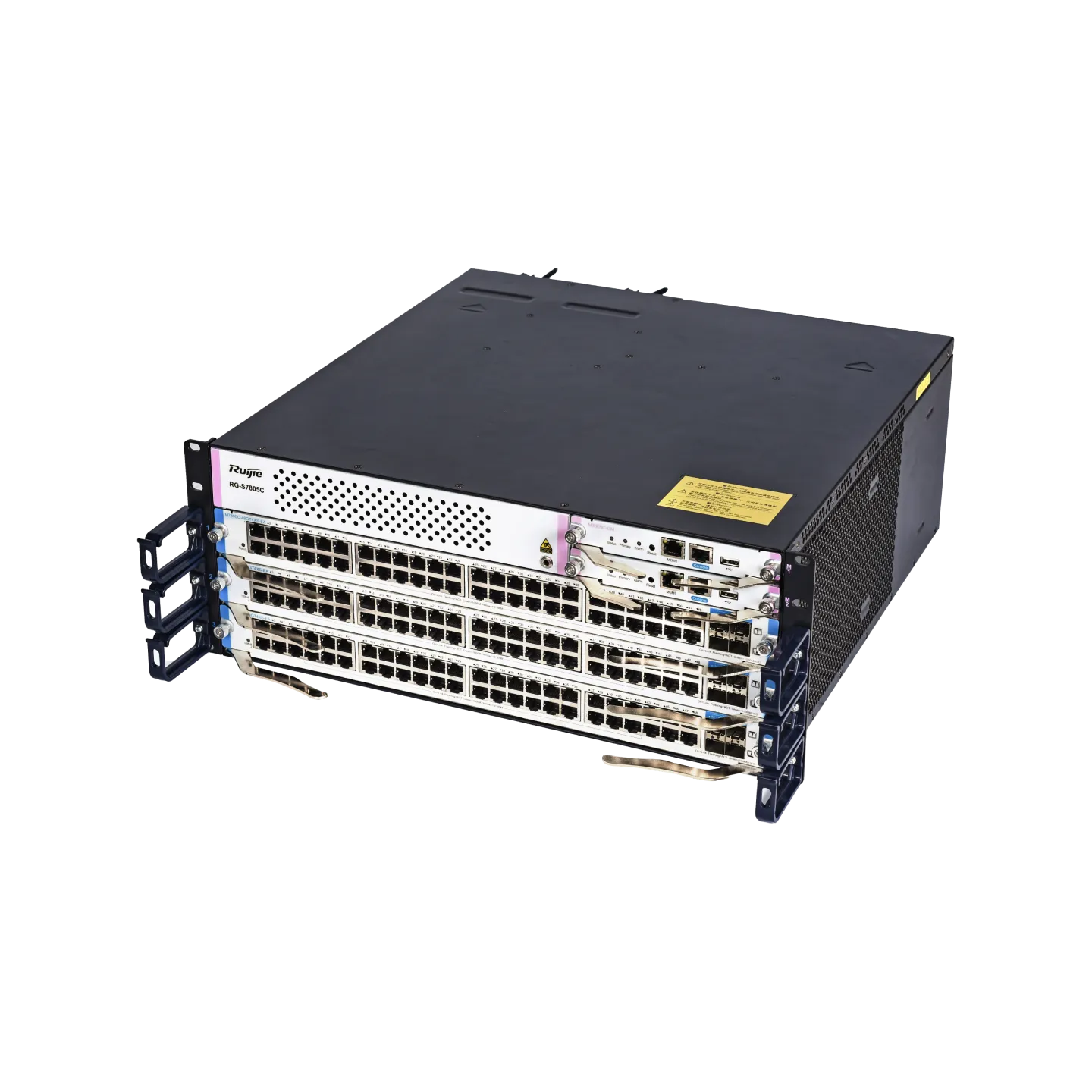

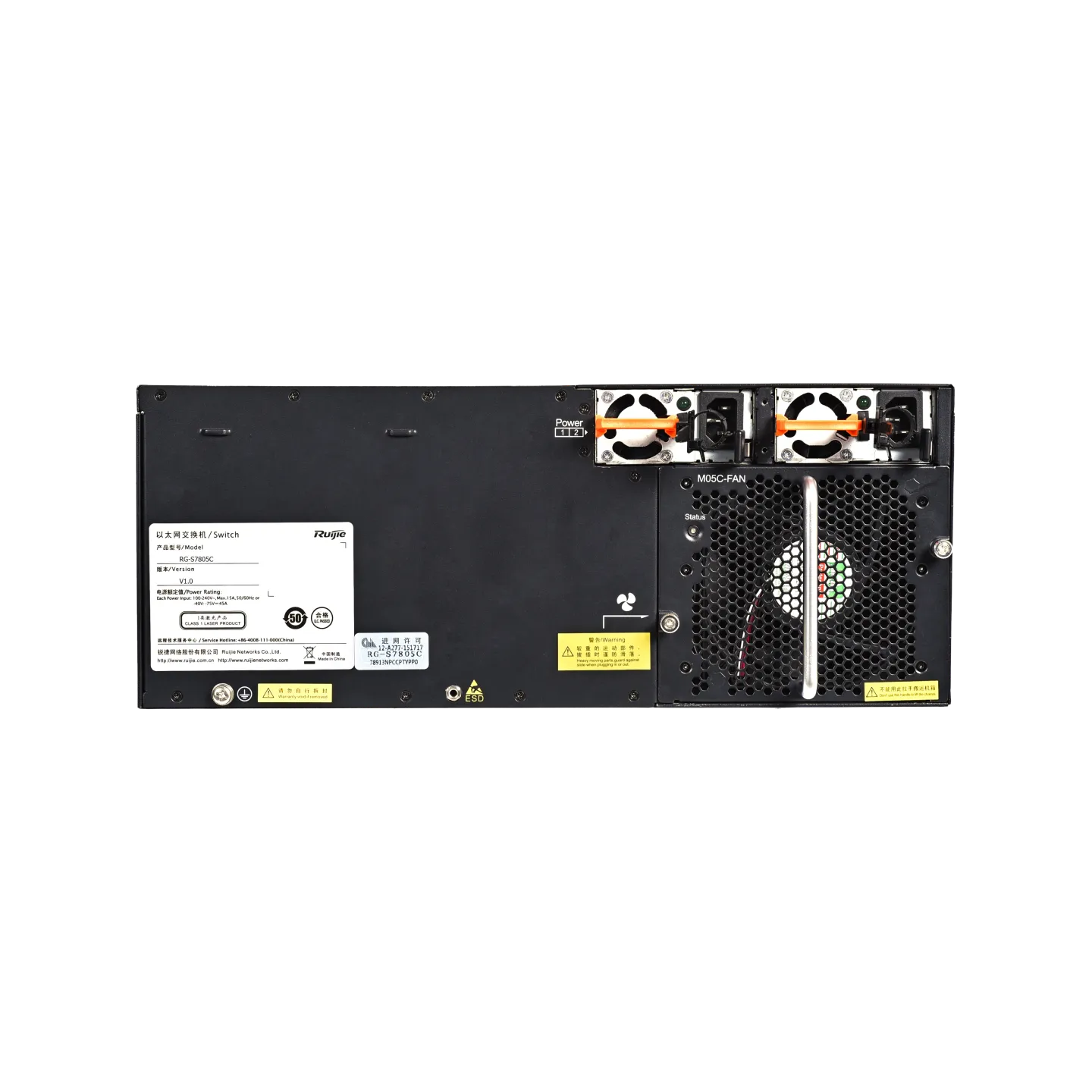

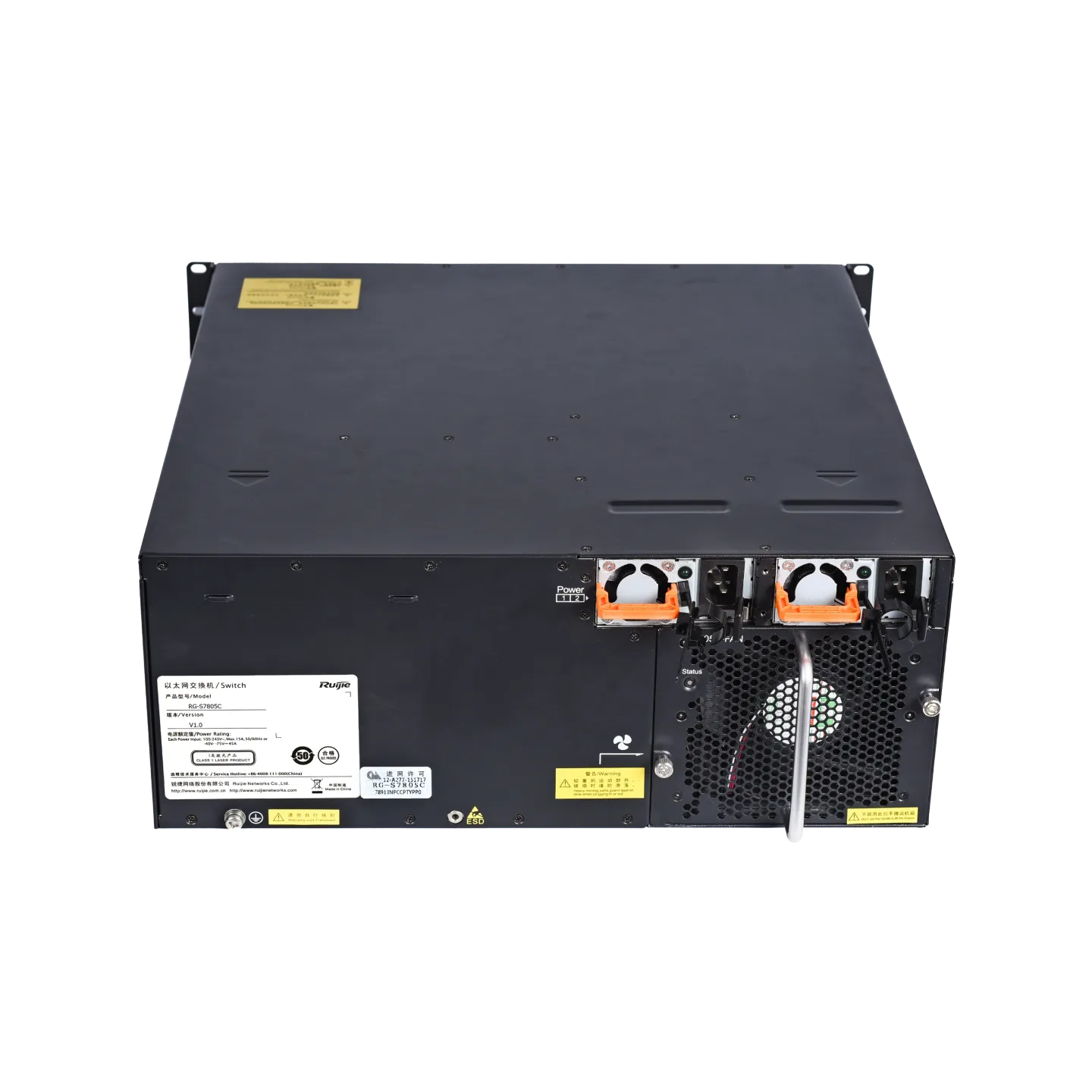

Conmutador central modular para campus RG-S7805C

Especificaciones de hardware

Especificaciones de la interfaz

Módulo de poder: 2 Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 6 Ranura del módulo de estructura del conmutador: 2 (integrado con módulos supervisores)

Especificaciones del Sistema

Tasa de reenvío de paquetes: 9.000 Mpp Capacidad de conmutación del sistema: 12 Tbps

Dimensiones y peso

Dimensiones (Ancho x Fondo x Alto): 442 mm x 465 mm x 441,7 mm (17,40 x 18,31 x 17,39 pulgadas, 10 RU) Peso (chasis vacío y módulos de ventilador): 35,6 kg (78,48 libras)

C PU y almacenamiento

UPC:

• Módulo supervisor
  • M7808C-CM II: procesador de cuatro núcleos a 1,5 GHz
• Módulo de servicio
• • Tarjeta EA/EB: procesador de cuatro núcleos a 1,0 GHz
  • Tarjeta DA/F: procesador de cuatro núcleos a 1,5 GHz

Almacenamiento:

• Memoria flash
• Módulo supervisor:
  • M7808C-CM II: 8GB
• Módulo de servicio:
  • Tarjeta EA: 512 MB
  • Tarjeta EB: 512 MB
  • Tarjeta DA/F: 8GB
  • SDRAM
• Módulo supervisor:
• M7808C-CM II: DDR4 4GB
• Módulo de servicio:
  • Tarjeta EB: DDR3 1 GB
  • Tarjeta DA: DDR4 1 GB
  • Tarjeta F: DDR4 2 GB

Potencia y consumo:

Consumo máximo de energía:

• Chasis
• RG-S7808C: < 176W
• Módulo supervisor:
  • M7808C-CM II: < 50W
• Módulo de servicio:
  • M7800C-24SFP/12GT4XS-EB: < 85W
  • M7800C-48GT4XS-EB: < 70W
  • M7800C-48SFP4XS-EB: < 101W
  • M7800C-24GT24SFP4XS-EB: < 88W
  • M7800C-32XS4QXS-DA: < 210W
  • M7800C-48GT-FA: < 75W
  • M7800C-48SFP-FA: < 95W
  • M7800C-48XS-FB: < 160W
  • M7800C-8CQ-FB: < 130W

Potencia máxima de salida:

• RG-PA600I-F: 600W
• RG-PA1600I-F:
• • 90 V a 180 V: 12,00 W
  • 180 V a 264 V: 1.600 W

Especificaciones del software

Seguridad:

• aaa
• Autorización y contabilidad RADIUS
• TACACS+
• Autenticación de portal, RADIUS y autenticación de inicio de sesión TACACS+
• Autenticación IEEE802.1X, autenticación de omisión de dirección MAC (MAB) y autenticación 802.1X basada en interfaz y dirección MAC
• autenticación web
• Protocolo seguro de transferencia de hipertexto (HTTPS)
• SSHv1 y SSHv2
• Enlace global IP-MAC
• ICMP
• Seguridad portuaria
• Guardia de fuente IP
• DAI
• SAVI
• Prevención de suplantación de identidad ARP
• Política de protección de CPU (CPP) y NFPP
• Varias funciones de defensa contra ataques, incluido el antiataque NFPP y ARP
• uRPF
• Autenticación de inicio de sesión y seguridad de contraseña
• Los paquetes de multidifusión desconocidos no se envían a la CPU y los paquetes de unidifusión desconocidos se pueden suprimir.

Especificaciones de hardware

Módulo de ventilador: 2 módulos de ventilador M12-FAN-R Módulo de poder:

• Potencia del sistema: 6
• Alimentación PoE: 2 (el módulo de alimentación debe adaptarse al marco de alimentación PoE)

Ranura de expansión:

• Ranuras CM: 2
• Ranuras para tarjetas de línea: 10
• Ranuras para módulos de estructura de conmutador: 4

Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 10 Ranura del módulo de estructura del conmutador: 4

Especificaciones del Sistema

Tasa de reenvío de paquetes: 17.800 Mpps Capacidad de conmutación del sistema: 24 Tbps Dirección MAC:

• Número de direcciones MAC globales:
  • Tarjeta ED: 128K (predeterminada) y 512K (máx.)
  • Tarjeta DC: 96K (predeterminada) y 288K (máx.)
  • Tarjeta EH: 136K (predeterminada) y 136K (máx.)
• Número de direcciones MAC estáticas: 10.000

Tamaño de la tabla ARP:

• Tarjeta ED: 170 000 (predeterminada)
• Tarjeta DC: 75 000 (predeterminada)
• Tarjeta EH: 170 000 (predeterminada)

Tamaño de la mesa ND:

• Tarjeta ED: 75.000 (predeterminado)
• Tarjeta DC/EH: 45.000 (predeterminado)

Número de rutas de unidifusión IPv4: 12.000 (predeterminado)

Dimensiones y peso:

Dimensiones (Ancho x Fondo x Alto): 442 mm x 725 mm x 708,4 mm (17,40 pulg. x 28,54 pulg. x 27,89 pulg.), 16 RU Peso (chasis vacío y módulos de ventilador): 105 kg (231,49 libras)

CPU y almacenamiento

UPC

• Módulo supervisor:
  • M18012-CM II: procesador de 32 núcleos a 1,0 GHz
• Tarjeta de línea:
  • ED/DC: procesador de cuatro núcleos a 1,0 GHz
• Cambiar módulo de estructura:
  • M18012-FE-D I: procesador de cuatro núcleos a 1,0 GHz

Memoria flash y SDRAM:

Memoria flash:

• Tarjeta ED/DC/EH: 512 MB

SDRAM:

• M18012-CM II: 16 GB
• M18012-FE-D I: DDRIII 1 GB
• ED/DC: 1 GB
• Tarjeta EF: 2 GB
• 12CQ-EH/16XS2QXS: 4 GB

Búfer de paquetes de datos:

• Tarjeta ED: 5 MB
• Tarjeta CC: 16 MB
• 12CQ-EH: 16MB

Potencia y consumo

Consumo máximo de energía:

• RG-PA1600I: 90 V a 180 V Potencia: 1200 W; 180 V a 264 V Potencia: 1.600 W
• RG-PA600I: 90 V a 180 V Potencia: 600 W; 180 V a 264 V Potencia: 600 W
• RG-PD600I: –40 V a –75 V Potencia: 600 W
• 210 V a 264 V
• Potencia: 3.000W

Tensión máxima de entrada:

• RG-PA1600I: 90 V a 264 V, 47 Hz a 63 Hz
• RG-PA600I: 90 V a 264 V, 47 Hz a 63 Hz
• RG-PD600I: –40 V CC a –75 V CC

Especificaciones de hardware

Puertos: Puertos de 25GE, 40GE y 100GE Tragamonedas: 4 Módulos de expansión: M6500-24VS2CQ, M6500-08CQ, M6500-16QXS Ranuras para módulos de expansión:

• Ranuras para módulos de fuente de alimentación
• Ranuras para módulos de ventilador

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 6,4 Tbits por segundo Tasa de reenvío de paquetes: 2030 megas por segundo VLAN 802.1Q: 4094

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 520 mm x 86 mm (17,40 x 20,47 x 3,39 pulgadas, 2 RU) Peso: Aproximadamente 14 kg (30,86 libras, incluidos los módulos de fuente de alimentación y los módulos de ventilador)

Suministro y consumo de energía

C.A.

• Tensión nominal: 110 V/220 V
• Rango de tensión nominal: 100 V CA a 240 V CA, 50 Hz a 60 Hz
• Rango de voltaje máximo: 90 V CA a 264 V CA, 47 Hz a 63 Hz
• Corriente de entrada nominal: 5 A a 10 A

CC de alto voltaje:     Módulo RG-PA800I-F

• Rango de voltaje HVDC: 180 V CC a 310 V CC
• Tensión nominal: 240 V CC
• Corriente de entrada máxima: 5 A

    Módulo RG-PD800I-F

• Rango de tensión nominal: –36 V CC a –72 V CC
• Tensión nominal: –48 VCC
• Corriente de entrada máxima: 23

Consumo máximo de energía:

• Máx.: 650 W
• Típico: 455 W
• Estático: 202 W

Medio ambiente y confiabilidad

Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Virtualización de dispositivos: Unidad de conmutación virtual 3.0 Características del centro de datos:

• Enrutamiento VXLAN y puente VXLAN
• EVPN VXLAN
• IPv6 VXLAN sobre IPv4
• PFC, ECN y otras funciones del centro de datos
• RDMA
• M-LAG
• OpenFlow 1.3

calidad de servicio:

• Mapeo de prioridades IEEE 802.1p, DSCP y ToS
• Clasificación de tráfico basada en ACL
• Marcado/comentario de prioridad
• Múltiples mecanismos de programación de colas, incluidos SP, WRR, DRR, SP+WRR y SP+DRR
• Mecanismos para evitar la congestión, como WRED y descarte de cola

Gestión de búfer: Monitoreo y gestión del estado del buffer e identificación de tráfico en ráfagas Características de seguridad: Política de protección de la base de red (NFPP), CPP, defensa contra ataques DDoS, detección de paquetes de datos ilegítimos, cifrado de datos, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o basada en VLAN ACL, autenticación basada en texto plano y cifrado MD5 para paquetes OSPF, RIPv2 y BGPv4, mecanismos de inicio de sesión y contraseña de telnet para direcciones IP restringidas, uRPF, supresión de paquetes de difusión, DHCP Snooping, prevención de suplantación de ARP en puerta de enlace y verificación de ARP.

Especificaciones de hardware

Puertos: 48 puertos de 100 GE (DSFP) + 8 puertos de 400 GE (QSFP-DD) Módulos de expansión: No soportado Ranuras para módulos de expansión:

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 700 mm x 44 mm (17,40 x 27,56 x 1,73 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11,5 kg (25,35 lbs.) Suministro y consumo de energía: RG-S6580-48CQ8QC Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 742 W
• Típico: 633 W
• Estático: 178 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios
