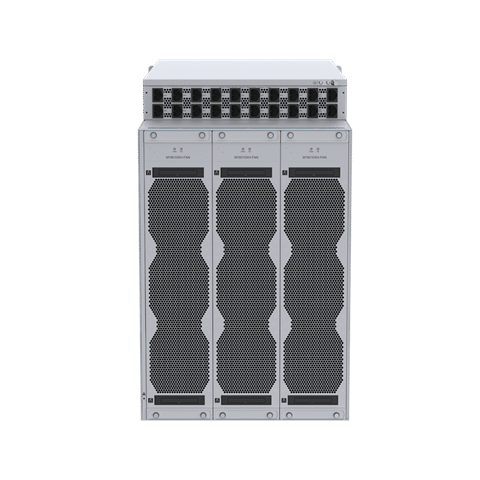

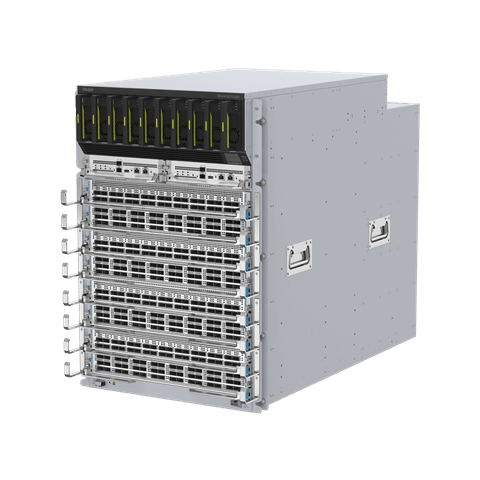

Serie RG-N18010-XH

Especificaciones de hardware

Sistema

Capacidad de conmutación:  230,4 Tbps

Tasa de reenvío de paquetes: 43200 megas por segundo

Tragamonedas: RG-N18010-XH

Ranuras para módulos: 10 (2 para módulos supervisores)

Ranuras para módulos de estructura de conmutadores: 8

Módulo de ventilador: Tres ranuras para módulo de ventilador

Módulo de poder: Diez ranuras para módulos de potencia

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto):

Sin soportes para gestión de cables: 442 mm × 896 mm × 708 mm (17,40 pulg. x 35,28 pulg. x 27,87 pulg., 16 RU)

Con soportes para gestión de cables: 442 mm × 935 mm × 708 mm (17,40 pulg. x 36,81 pulg. x 27,87 pulg., 16 RU)

Peso: 96,4 kg (212,53 lbs, incluido el ventilador)

Suministro y consumo de energía

Fuente de alimentación

RG-PAH3000I-F:

● CA: 100 VCA a 176 VCA, potencia: 1500 W

● CA: 176 VCA a 240 VCA, potencia: 3000 W

● HVDC: 240 V CC a 380 V CC, consumo de energía: 3000 W

Tipo de ventilación: Ventilación de adelante hacia atrás

Consumo máximo de energía: 19000 vatios

Medio ambiente y confiabilidad

MTBF: > 692.000 horas

Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF)

Temperatura de almacenamiento: –40 ºC a +70 ºC (–40 ºF a +158 ºF)

Humedad de funcionamiento: 10%RH a 90%RH (sin condensación)

Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación)

Altitud:

● Altitud de funcionamiento para condiciones de trabajo a largo plazo: hasta 5000 m (16404,20 pies). A 1800 m (5905,51 pies), la temperatura máxima de funcionamiento es de 40 °C (104 °F). La temperatura máxima de funcionamiento disminuye 1 °C (1,8 °F) por cada 200 m (656,16 pies) de aumento de altitud.

● Altitud de funcionamiento: hasta 5000 m (16404,20 pies)

● Altitud de almacenamiento: hasta 5000 m (16404,20 pies)

Especificaciones de software

Especificaciones de software

Virtualización de dispositivos: Unidad de conmutación virtual 3.0

Características del centro de datos: #SRv6, puente VXLAN, Puerta de enlace VXLAN, BGP-EVPN, VXLAN, mapeo VXLAN, IPv6 VXLAN sobre IPv4, M-LAG

SDN: OpenFlow 1.3.

Análisis de tráfico: FLUJO – IPFIX

Características L2:

• marco gigante
• IEEE 802.3ad (agregación de enlaces estáticos, LACP, agregación de enlaces entre tarjetas, agregación de enlaces entre dispositivos)
• IEEE 802.1Q
• STP, RSTP, MSTP
• GVRP
• Qin Q
• LLDP
• Direcciones MAC estáticas, filtrado de direcciones y límite en la cantidad de direcciones MAC

Características de IPv6:

• Enrutamiento estático, OSPFv3, BGP4+, IS-ISv6 y MLDv1/v2
• VRRPv3
• ECMP
• Enrutamiento basado en políticas
• Descubrimiento de MTU de ruta
• Túnel manual y túnel GRE
• Pingv6, telnetv6, FTPv6, TFTPv6, DNSv6, ICMPv6

Multidifusión:

• IGMP v1/v2/v3
• Espionaje IGMP
• proxy IGMP
• PIM-DM, PIM-SM, PIM-SSM y otros protocolos de enrutamiento de multidifusión
• MLDv1, MLDv2
• Enrutamiento estático de multidifusión
• salida rápida

MPLS:

•  MPLS L3VPN
• MPLS PLD
• #SR MPLS (enrutamiento de segmentos)
• #SR-TE

LCA:

• ACL estándar, extendida y de nivel experto
• ACL globales
• ACL de entrada/salida
• ACL de IPv6

Calidad de servicio:

• Mapeo de prioridades IEEE 802.1p, DSCP y ToS
• Marcado/comentario de prioridad
• Múltiples mecanismos de programación de colas, incluidos SP, WFQ, SP+WFR, mecanismos para evitar la congestión como RED y WRED
• Límite de tarifa basado en puerto

Fiabilidad:

• Módulos de estructura de conmutación independientes y módulos supervisores independientes para implementar una separación completa del plano de reenvío del plano de control.
• Redundancia 1+1 para módulos supervisores
• Redundancia N+1 para módulos de estructura de conmutación
• Redundancia N+M para módulos de fuente de alimentación y ventiladores
• Diseño sin backplane para evitar puntos únicos de falla
• Intercambio de componentes en caliente
• Función de parche en caliente e instalación de parches en línea
• Protección BPDU/Protección de bucle/Protección de raíz
• NSR
• DLDP
• FRR
• GR para OSPF/IS-IS/BGP
• BFD para VRRP/OSPF/BGP4/ISIS/ISISv6/enrutamiento estático

Seguridad:

• MacSec
• Política de protección de la base de red (NFPP) y política de protección de CPU (CPP) para evitar ataques de paquetes de protocolo
• Prevención contra ataques DDoS, ARP e ICMP
• DAI, seguridad de puertos, protección de origen IP y protección de puertos uRPF
• Autenticación de inicio de sesión de usuario RADIUS y TACACS, seguridad de contraseña, administración jerárquica de usuarios y protección con contraseña
• Restricción de dirección IP de origen
• Función de no enviar paquetes multicast desconocidos a la CPU
• Supresión de paquetes de multidifusión desconocidos, transmisiones desconocidas y multidifusión desconocidos
• SSHv2, que proporciona canales de seguridad cifrados para el inicio de sesión de los usuarios.
• Prevención contra la fluctuación de direcciones MAC.
• Autenticación de texto sin formato y texto cifrado MD5 para paquetes OSPF, RIPv2 y BGP4

Gestión:

• Configuración de consola/módem auxiliar/Telnet/SSH2.0 CLI
• FTP, TFTP, Xmodem y SFTP SNMP V1/V2c/V3
• CONF.NET
• RMÓN
• reloj NTP
• Alarma de fallo y recuperación automática
• Registro de operaciones del sistema
• Análisis de tráfico
• Aprovisionamiento sin intervención (ZTP)
• Servicio de red confiable (RNS), que prueba servicios específicos proporcionados por el dispositivo par para monitorear la disponibilidad del servicio.
• Telemetria
• Monitoreo del estado del buffer e identificación de microrráfagas de tráfico
• Duplicación de puertos, duplicación de tráfico y ERSPAN
• Los puertos físicos en todas las tarjetas de línea admiten el modo de enrutamiento y las direcciones IP se pueden configurar de forma independiente.
• Monitorización de módulos de ventiladores y módulos de fuente de alimentación.
