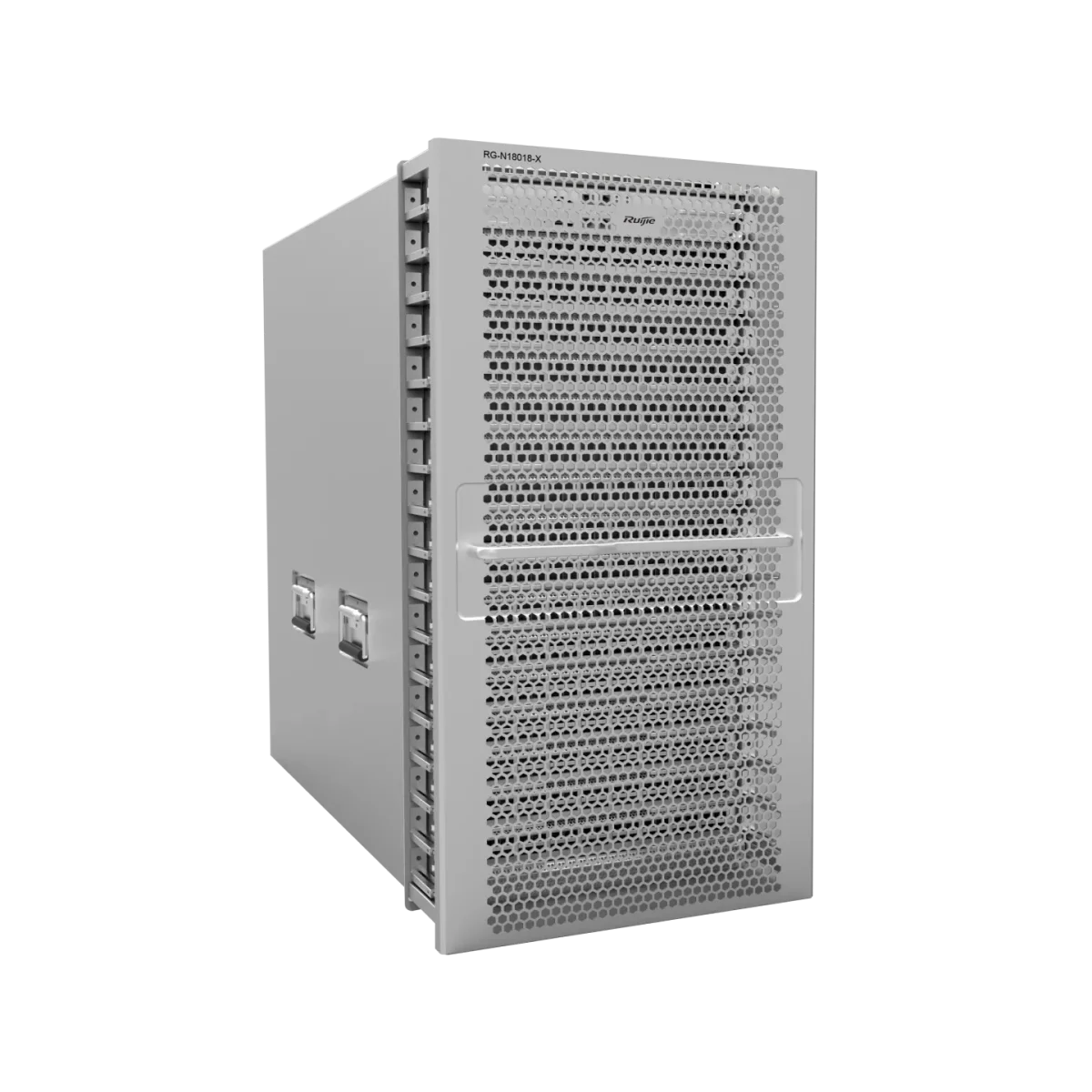

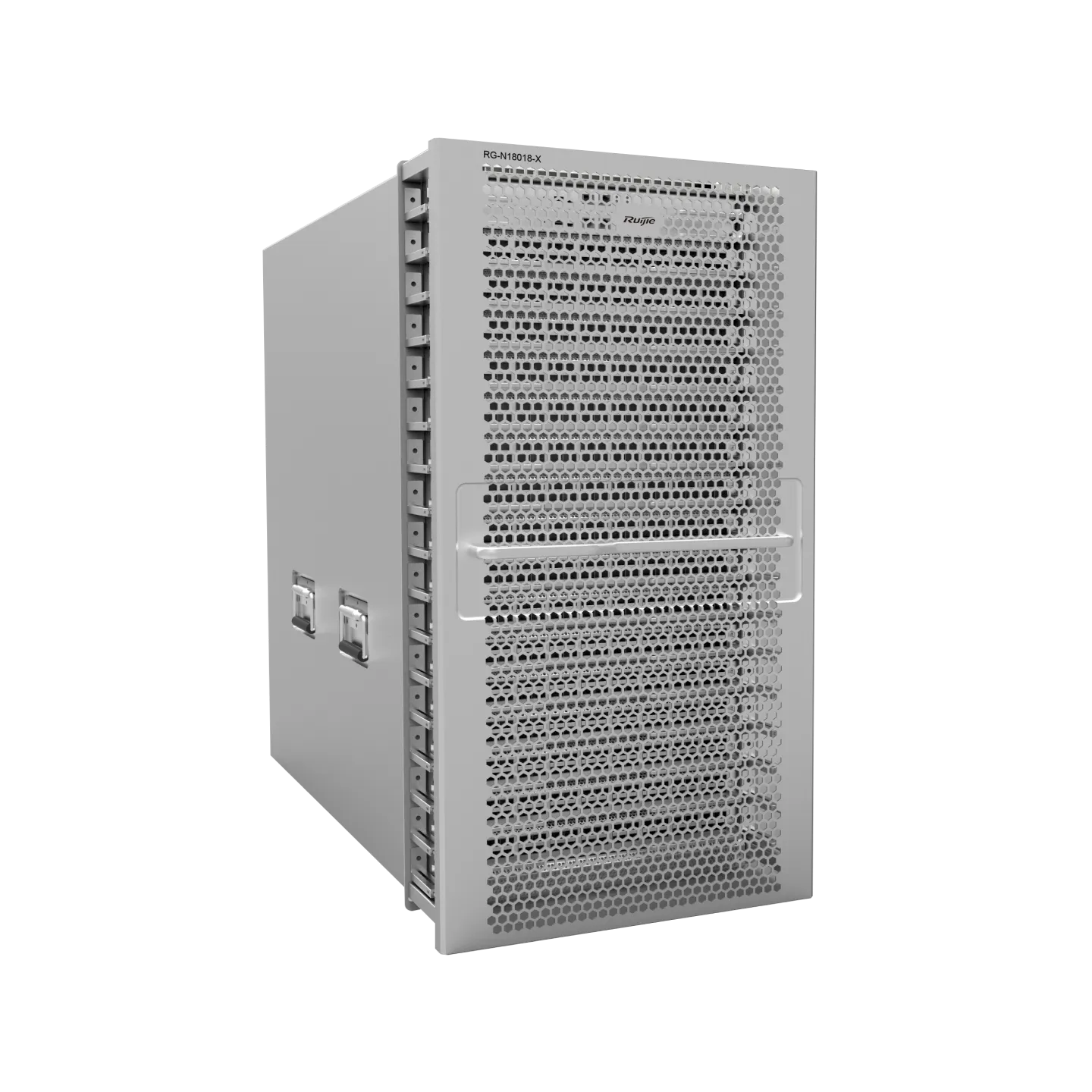

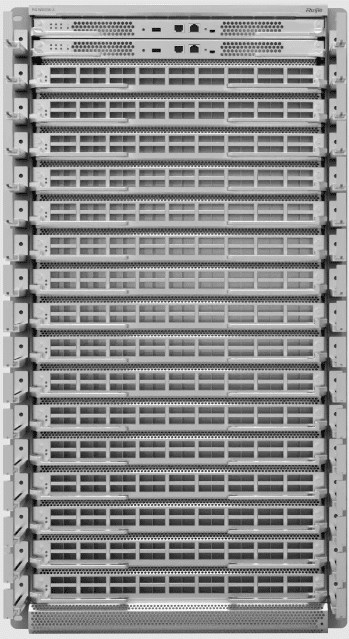

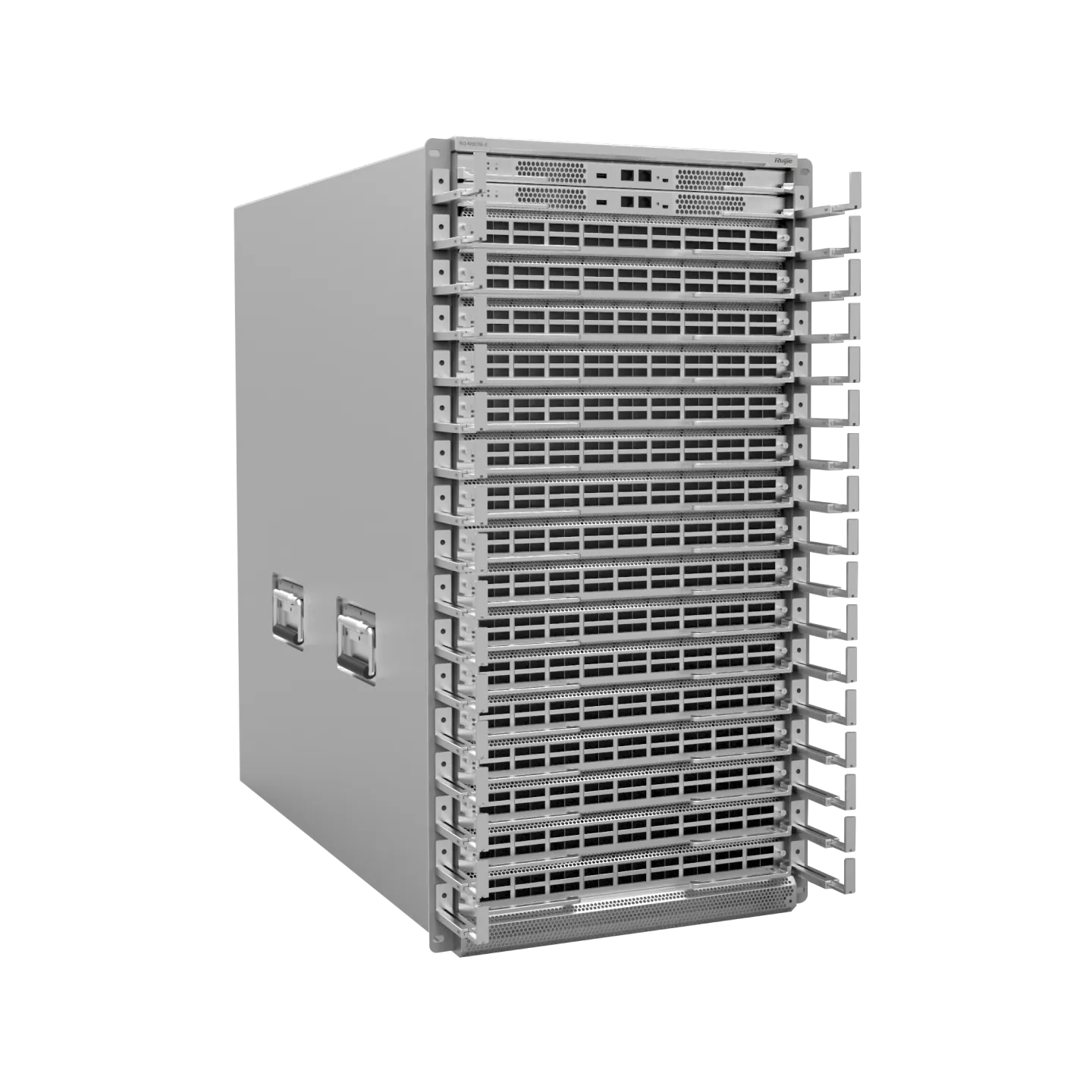

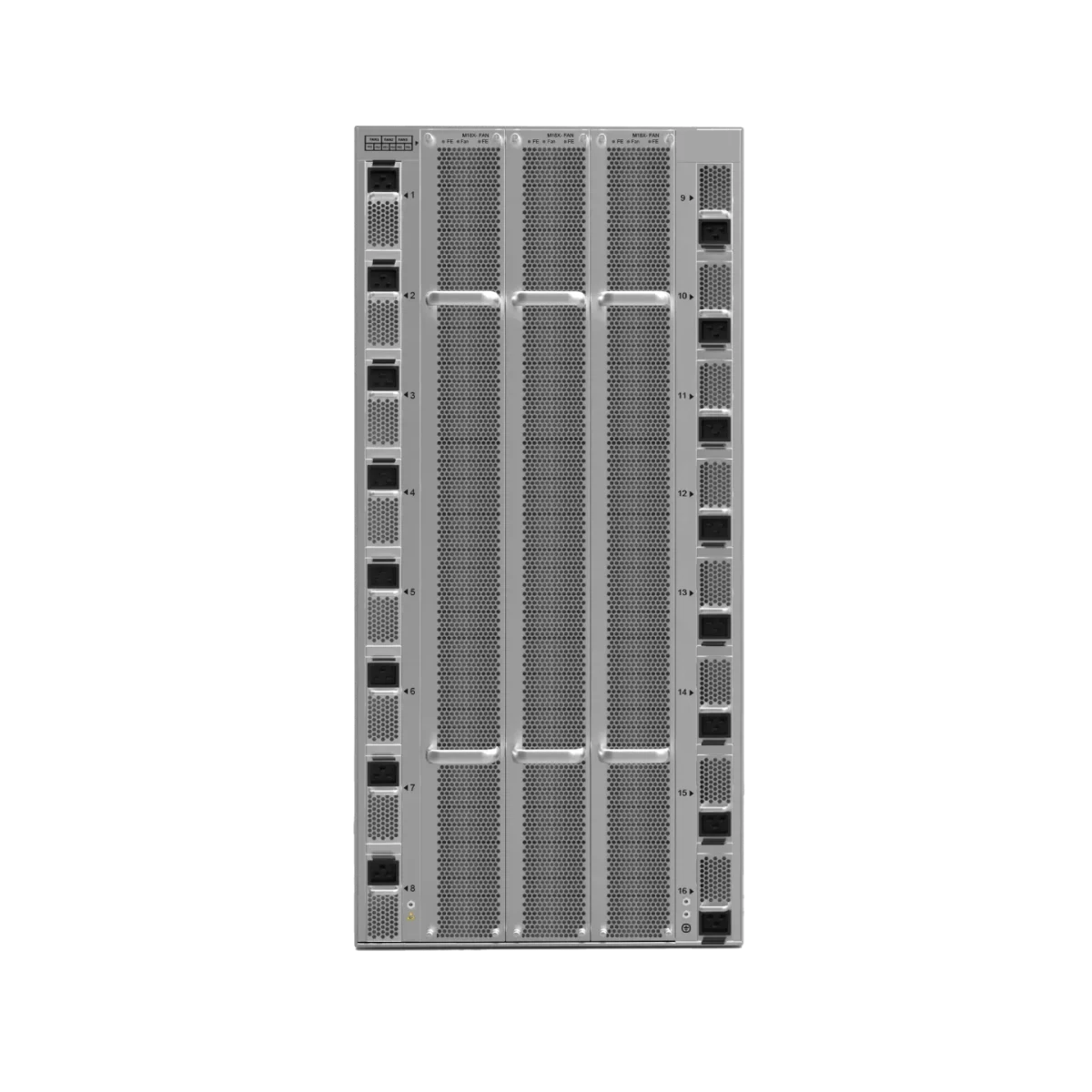

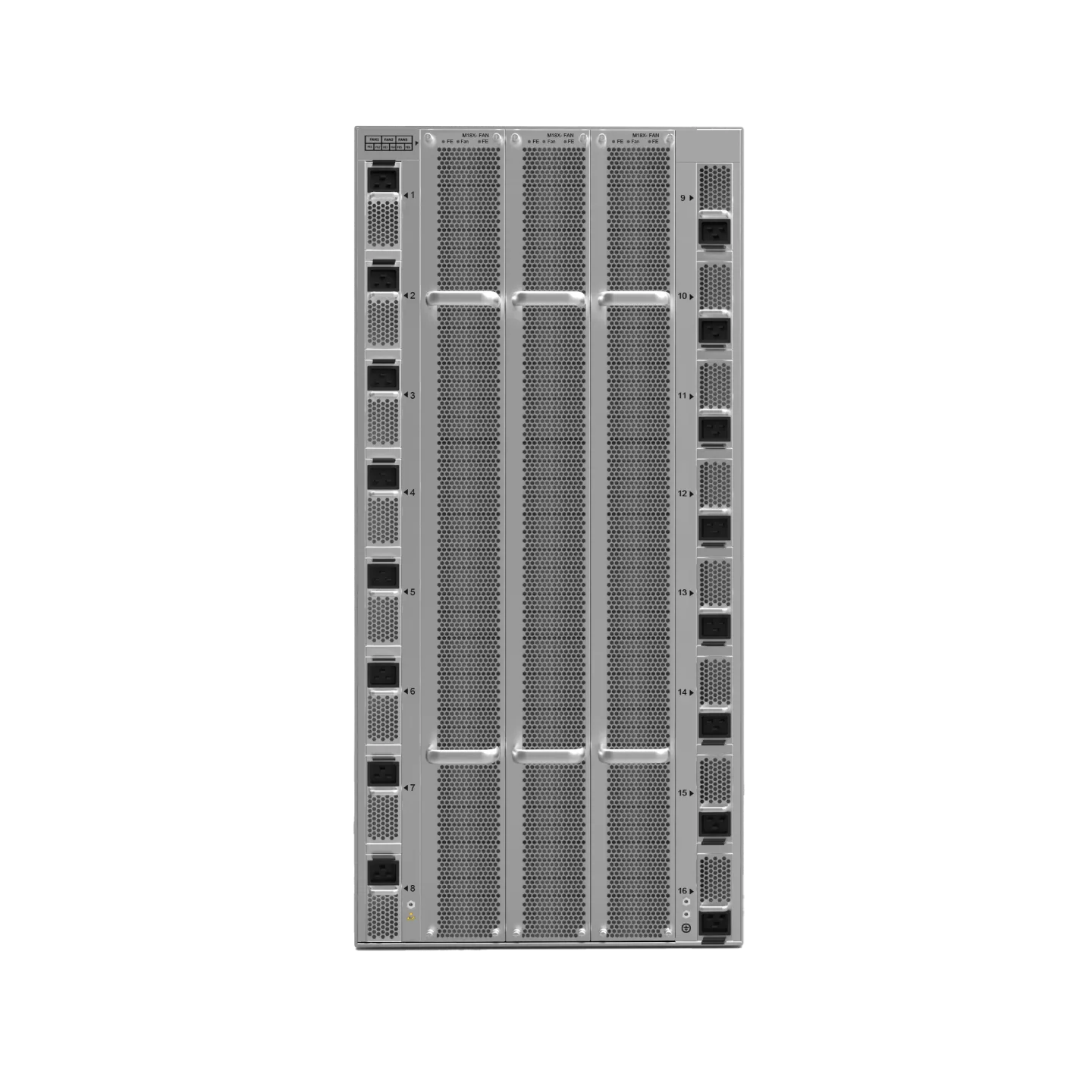

Serie RG-N18018-X

Especificaciones de hardware

Ranuras para módulos: 10 (2 para módulos supervisores) Cambie las ranuras del módulo de estructura: 6 Módulo de ventilador: Tres ranuras para módulos de ventilador Módulo de poder: Ocho ranuras para módulos de potencia Capacidad de conmutación: 153,6 Tbits por segundo Tasa de reenvío de paquetes: 34,560 Mpps Gran búfer: Diseño de búfer distribuido ultragrande y búfer de 200 ms para cada puerto para evitar la pérdida de paquetes en ráfagas de tráfico Dimensiones (Ancho × Fondo × Alto):

• Sin soportes para gestión de cables: 442 mm x 961 mm x 534 mm (17,40 pulg. x 37,83 pulg. x 21,02 pulg., 12 RU)
• Con soportes para gestión de cables: 442 mm x 1017 mm x 534 mm (17,40 pulg. x 40,03 pulg. x 21,02 pulg., 12 RU)

Peso: 52 kg (incluido el ventilador) Fuente de alimentación:

• RG-PA2700I:
• CA: 100 V CA a 240 V CA
• HVDC: 192 V CC a 350 V CC

Tipo de ventilación: Ventilación de adelante hacia atrás MTBF: ≥ 200.000 horas Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 ºC a +70 ºC (–40 ºF a +158 ºF) Humedad de funcionamiento: 10% a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo: hasta 5000 m (16404,19 pies)

Especificaciones de software

Virtualización de dispositivos: Unidad de conmutación virtual 3.0 Características del centro de datos:

• puente VXLAN
• Puerta de enlace VXLAN
• BGP-EVPN VXLAN
• mapeo VXLAN
• IPv6 VXLAN sobre IPv4
• M-LAG

SDN: OpenFlow 1.3. Análisis de tráfico:

• FLUJO
• IPFIX
• flujo neto

características L2:

• IEEE 802.3ad (agregación de enlaces estáticos, LACP, agregación de enlaces entre tarjetas, agregación de enlaces entre dispositivos)
• IEEE 802.1Q
• STP, RSTP, MSTP
• GVRP
• Qin Q
• LLDP
• Direcciones MAC estáticas, filtrado de direcciones y límite en la cantidad de direcciones MAC

Características de IPv4:

• Enrutamiento estático, RIP, OSPF, IS-IS y BGP4
• VRRP
• ECMP
• Enrutamiento basado en políticas



Especificaciones de hardware

Puertos: 48 puertos de 100 GE (DSFP) + 8 puertos de 400 GE (QSFP-DD) Módulos de expansión: No soportado Ranuras para módulos de expansión:

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 700 mm x 44 mm (17,40 x 27,56 x 1,73 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11,5 kg (25,35 lbs.) Suministro y consumo de energía: RG-S6580-48CQ8QC Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 742 W
• Típico: 633 W
• Estático: 178 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios
