Especificaciones de hardware

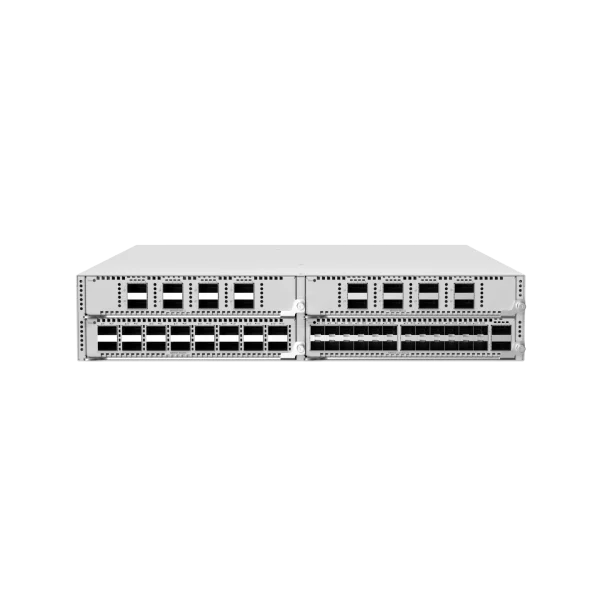

Puertos: Puertos de 25GE, 40GE y 100GE Tragamonedas: 4 Módulos de expansión: M6500-24VS2CQ, M6500-08CQ, M6500-16QXS Ranuras para módulos de expansión:

• Ranuras para módulos de fuente de alimentación
• Ranuras para módulos de ventilador

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 6,4 Tbits por segundo Tasa de reenvío de paquetes: 2030 megas por segundo VLAN 802.1Q: 4094

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 520 mm x 86 mm (17,40 x 20,47 x 3,39 pulgadas, 2 RU) Peso: Aproximadamente 14 kg (30,86 libras, incluidos los módulos de fuente de alimentación y los módulos de ventilador)

Suministro y consumo de energía

C.A.

• Tensión nominal: 110 V/220 V
• Rango de tensión nominal: 100 V CA a 240 V CA, 50 Hz a 60 Hz
• Rango de voltaje máximo: 90 V CA a 264 V CA, 47 Hz a 63 Hz
• Corriente de entrada nominal: 5 A a 10 A

CC de alto voltaje:     Módulo RG-PA800I-F

• Rango de voltaje HVDC: 180 V CC a 310 V CC
• Tensión nominal: 240 V CC
• Corriente de entrada máxima: 5 A

    Módulo RG-PD800I-F

• Rango de tensión nominal: –36 V CC a –72 V CC
• Tensión nominal: –48 VCC
• Corriente de entrada máxima: 23

Consumo máximo de energía:

• Máx.: 650 W
• Típico: 455 W
• Estático: 202 W

Medio ambiente y confiabilidad

Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Virtualización de dispositivos: Unidad de conmutación virtual 3.0 Características del centro de datos:

• Enrutamiento VXLAN y puente VXLAN
• EVPN VXLAN
• IPv6 VXLAN sobre IPv4
• PFC, ECN y otras funciones del centro de datos
• RDMA
• M-LAG
• OpenFlow 1.3

calidad de servicio:

• Mapeo de prioridades IEEE 802.1p, DSCP y ToS
• Clasificación de tráfico basada en ACL
• Marcado/comentario de prioridad
• Múltiples mecanismos de programación de colas, incluidos SP, WRR, DRR, SP+WRR y SP+DRR
• Mecanismos para evitar la congestión, como WRED y descarte de cola

Gestión de búfer: Monitoreo y gestión del estado del buffer e identificación de tráfico en ráfagas Características de seguridad: Política de protección de la base de red (NFPP), CPP, defensa contra ataques DDoS, detección de paquetes de datos ilegítimos, cifrado de datos, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o basada en VLAN ACL, autenticación basada en texto plano y cifrado MD5 para paquetes OSPF, RIPv2 y BGPv4, mecanismos de inicio de sesión y contraseña de telnet para direcciones IP restringidas, uRPF, supresión de paquetes de difusión, DHCP Snooping, prevención de suplantación de ARP en puerta de enlace y verificación de ARP.

Especificaciones de hardware

Puertos: 48 puertos de 100 GE (DSFP) + 8 puertos de 400 GE (QSFP-DD) Módulos de expansión: No soportado Ranuras para módulos de expansión:

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 700 mm x 44 mm (17,40 x 27,56 x 1,73 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11,5 kg (25,35 lbs.) Suministro y consumo de energía: RG-S6580-48CQ8QC Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 742 W
• Típico: 633 W
• Estático: 178 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios

Especificaciones de hardware

Puertos: Puertos fijos 64 × 400GE (QSFP-DD) Ranuras para módulos de expansión: No soportado Módulos de expansión:

• Cuatro ranuras para módulos de fuente de alimentación
• Ocho ranuras para módulos de ventilador

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 51,2 Tbps Tasa de reenvío de paquetes: 10300 megas por segundo VLAN 802.1Q: 4094

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 760 mm x 175 mm (17,40 x 29,92 x 6,89 pulgadas, 4 RU) Peso: Aproximadamente 38 kg (83,78 libras, incluidos ocho módulos de ventilador y cuatro módulos de fuente de alimentación) Suministro y consumo de energía: Consumo máximo de energía

• Máx.: 2400 W
• Típico: 1760 W
• Estático: 500 W

Entrada de CA:

• Rango de tensión nominal: 100 V CA a 127 V CA
• Frecuencia: 50 Hz a 60 Hz
• Corriente de entrada nominal: 13,8 A (máx.)
• Rango de tensión nominal: 200 VCA a 240 VCA
• Frecuencia: 50 Hz a 60 Hz
• Corriente de entrada nominal: 8,5 A (máx.)

CC de alto voltaje:

• Entrada HVDC: 180 V CC a 300 V CC
• Tensión nominal: 240 V CC
• Corriente de entrada nominal: 6,5 A

Medio ambiente y confiabilidad:  Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: -40 °C a +70 °C (-40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3ae (10GBase), IEEE 802.3ak, IEEE 802.3an, IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces)), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP) ), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos L3 (IPv4): BGP4, OSPFv2, RIPv1, RIPv2, enrutamiento LPM, enrutamiento basado en políticas (PBR), política de ruta, enrutamiento de múltiples rutas de igual costo (ECMP), WCMP, VRRP Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 Características de IPv6: Enrutamiento estático, ECMP, PBR, OSPFv3, RIPng, BGP4+
