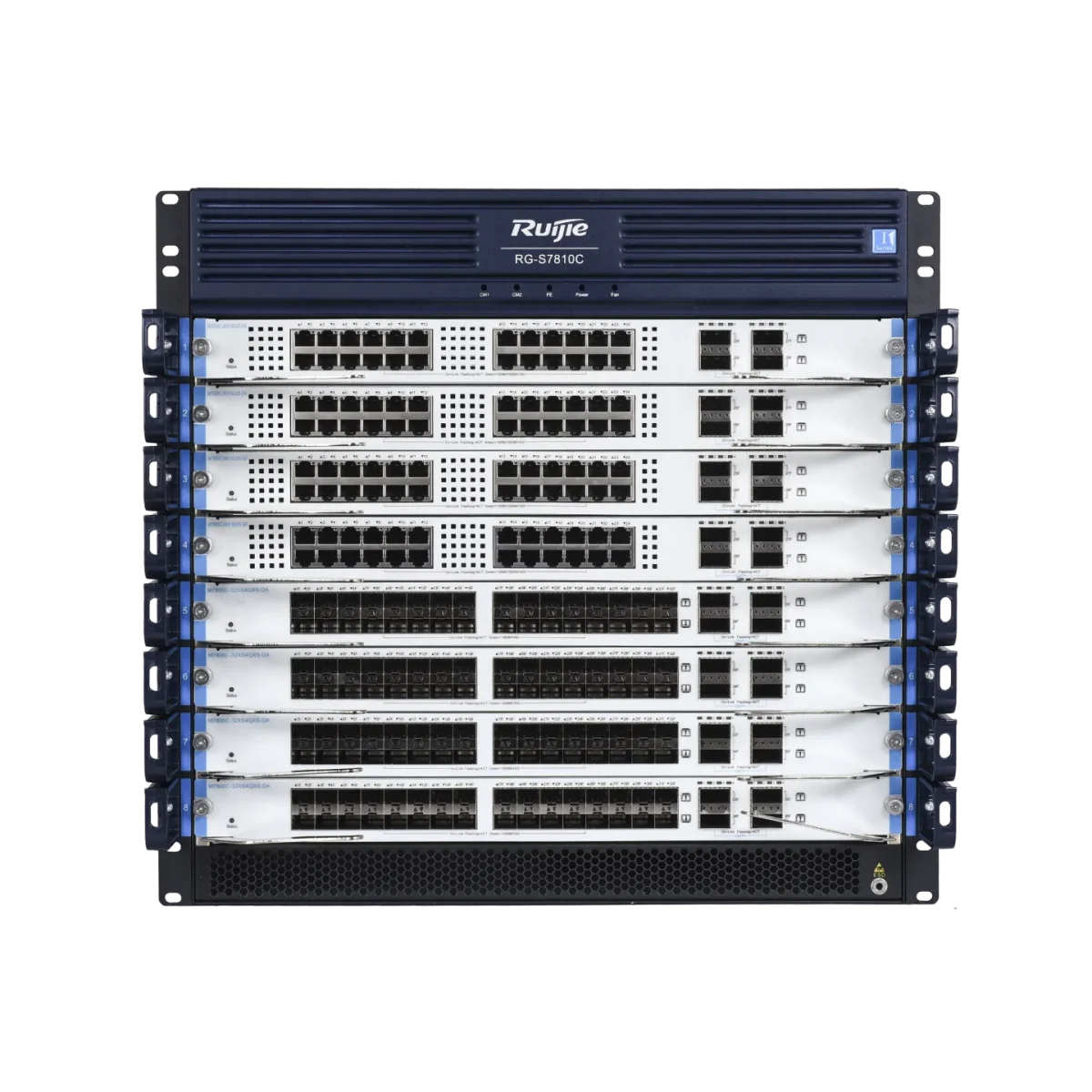

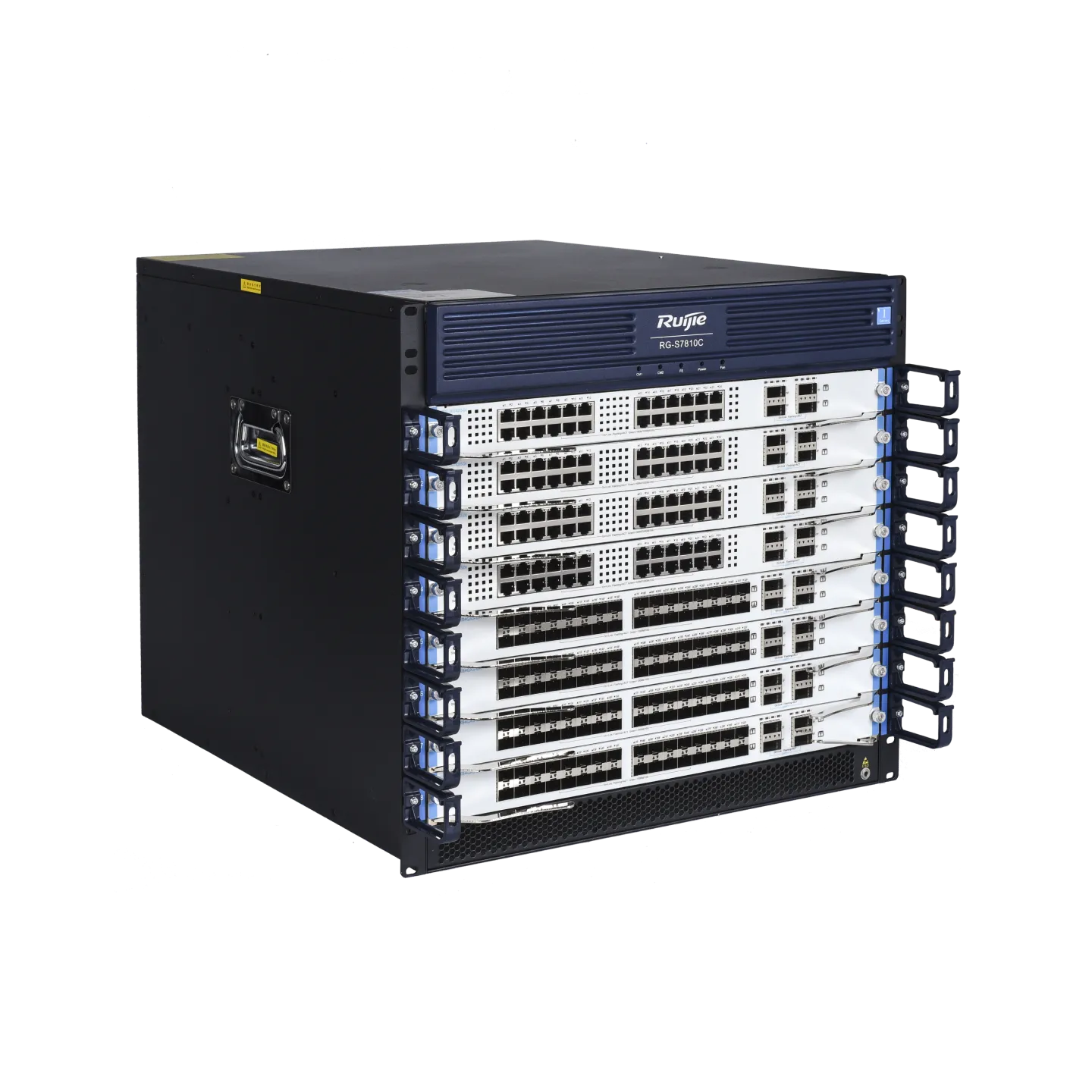

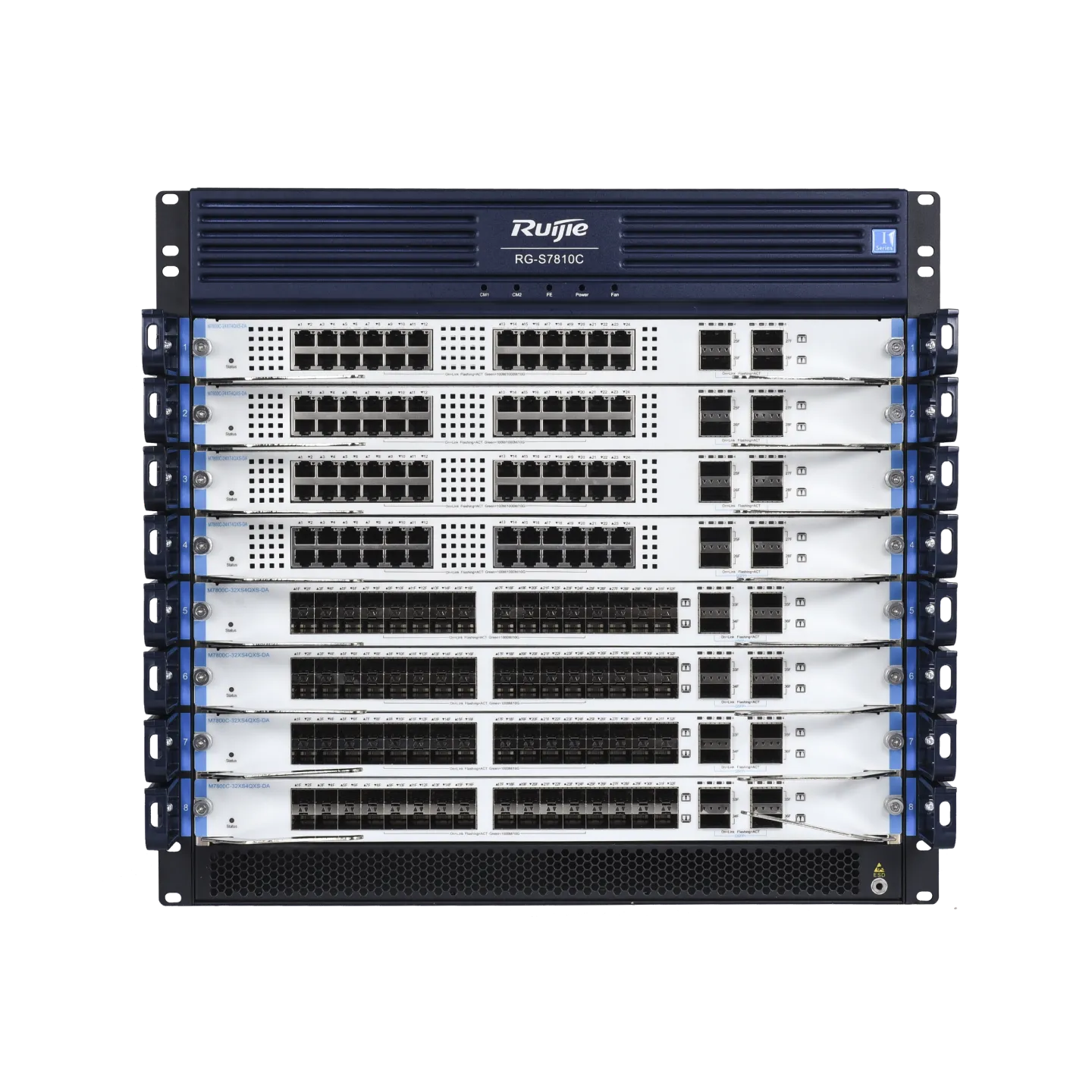

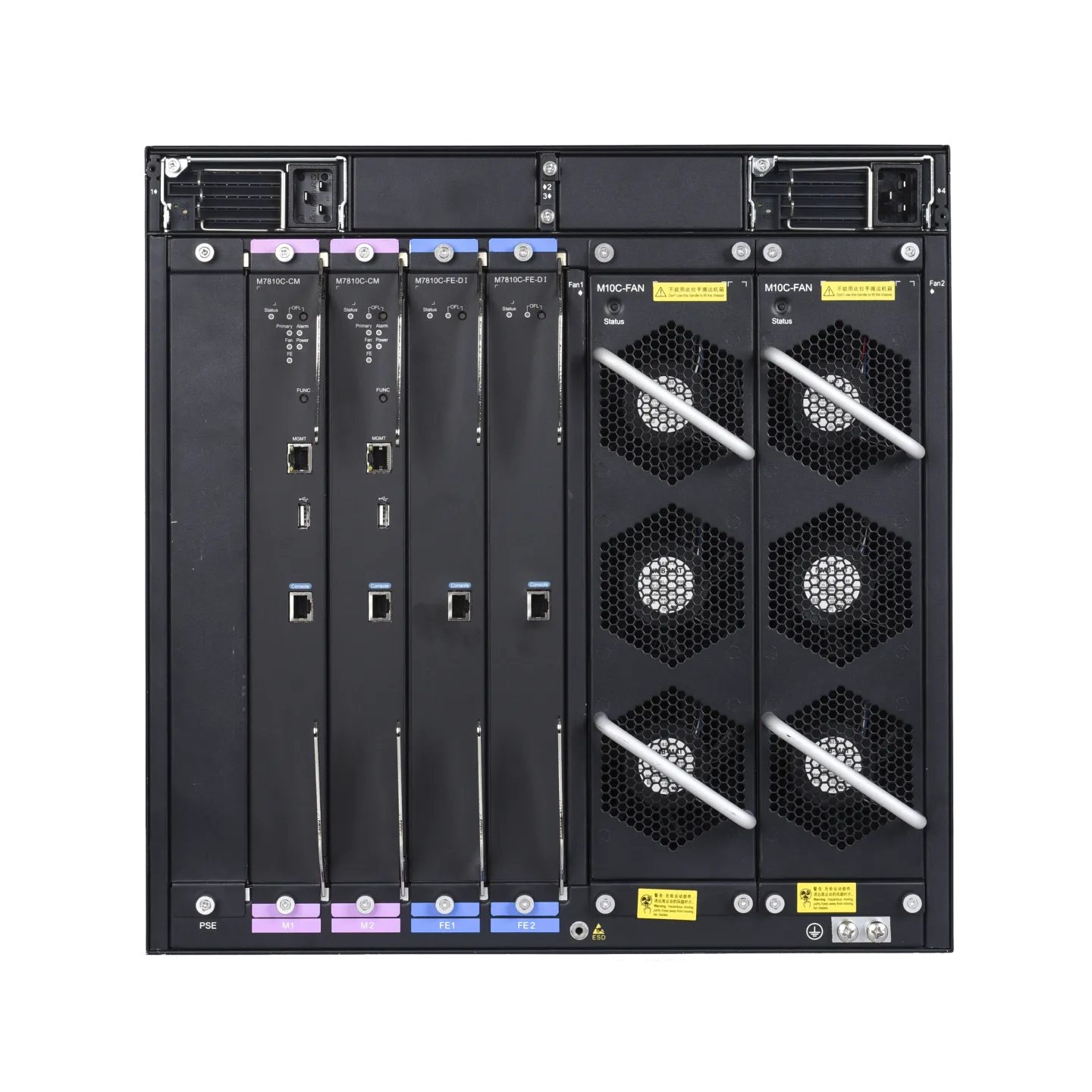

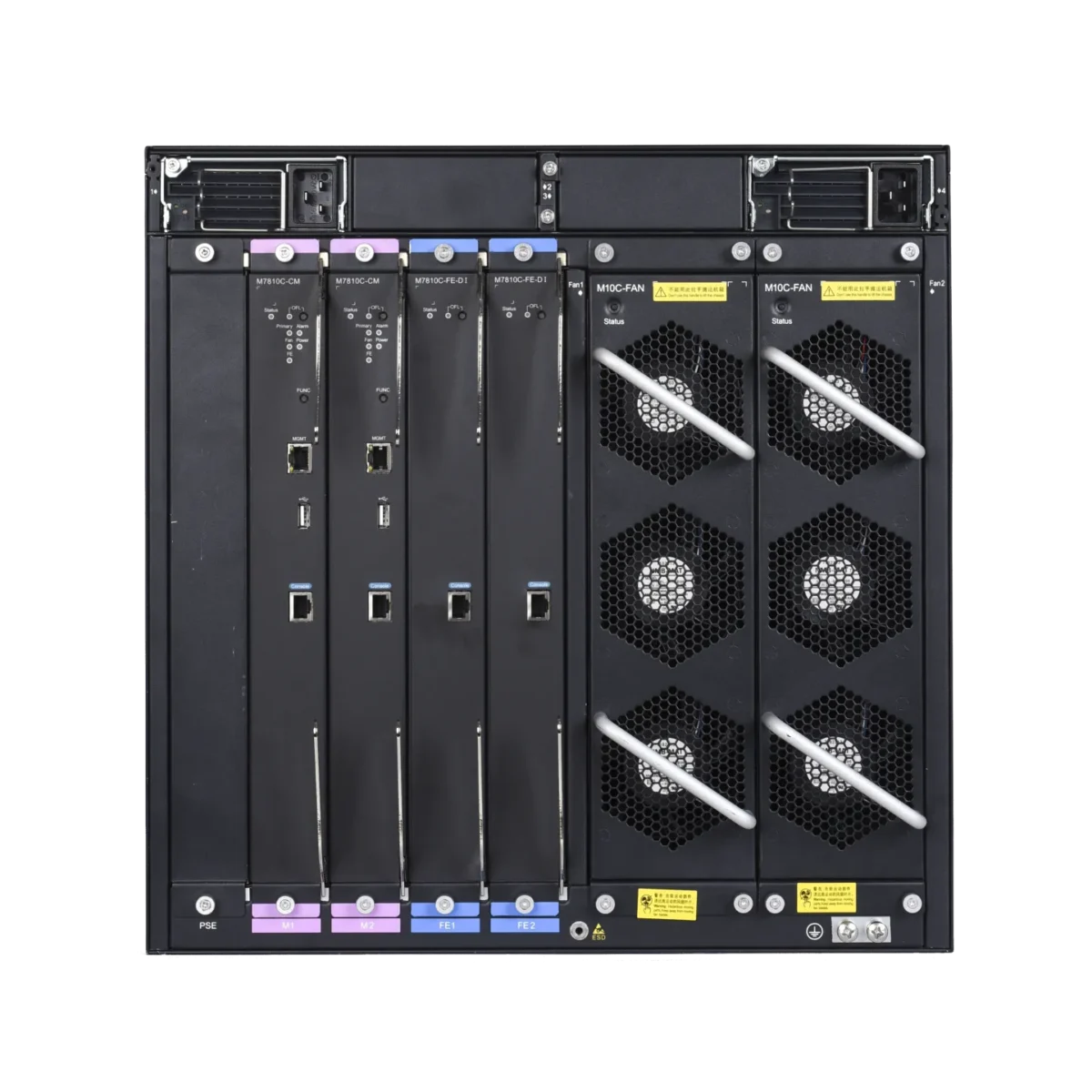

Conmutador central modular para campus RG-S7810C

Especificaciones de hardware

Módulo de poder: 4 Módulo de poder: 4 Módulo de ventilador: 2 Puerto de gestión fijo: 1 x puerto MGMT, 1 x puerto de consola y 1 x puerto USB Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 12 Ranura del módulo de estructura del conmutador: 4

Especificaciones del Sistema

Tasa de reenvío de paquetes: 21.000 Mpps Capacidad de conmutación del sistema: 28,8 Tbits por segundo Número de dirección MAC:

• Número de direcciones MAC estáticas

1. Tarjeta XA: 4.000
2. Tarjeta XB: 10.000

• Número de direcciones MAC globales

1. Tarjeta XA: 96.000
2. Tarjeta XB: 256.000

Tamaño de la tabla ARP:

• Tarjeta XA: 40.000
• Tarjeta XB: 96.000

Dimensiones y peso

Dimensiones (Ancho x Fondo x Alto): 482,6 x 570,7 x 605,1 mm (19,00 pulg. x 22,47 pulg. x 23,82 pulg.), 14 RU Peso (chasis vacío y módulos de ventilador): 68,3 kg (150,58 libras)

C PU y almacenamiento

   UPC:

• Módulo supervisor:
• M18000E-CM: procesador de cuatro núcleos a 2,2 GHz
• Tarjeta de línea:
• Tarjeta XA/XB/FE: procesador de cuatro núcleos a 2,2 GHz

Almacenamiento:

• Módulo supervisor y tarjeta de línea:
• Memoria flash: 8GB
• SDRAM: DDR4 4GB

Potencia y Consumo

• M18000E-CM: 60W
• M18000E-48GT4XS-XA: 85W
• M18000E-48SFP4XS-XA: 117W
• M18000E-24GT8SFP8XS-XA: 95W
• M18000E-32XS-XB: 149W
• M18000E-52XS-XB: 250W
• M18000E-12CQ-XB: 240W
• M18010E-FE-X I: 50W
• M18000E-FE-X II: 160W
• M14FAN-F: 360W

Potencia máxima de salida:

• RG-PA600I: 600W
• RG-PD600I: 600W
• RG-PA1600I:

1. 90 a 180 V CA; 1.200 vatios
2. 180 a 264 V CA; potencia: 1.600W

• RG-PD1600I: 1.400W

Tensión de entrada nominal:

• RG-PA600I: 100–120 V, 200–240 V, 50/60 Hz
• RG-PD600I: –48 VCC
• RG-PA1600I: 100–120 V, 200–240 V, 50/60 Hz
• RG-PD1600I: –48 VCC

Tensión máxima de entrada:

• RG-PA600I: 90–264 V, 47–63 Hz
• RG-PD600I: –40 V CC a –75 V CC
• RG-PA1600I: 90–264 V, 47–63 Hz
• RG-PD1600I: –40 V CC a –75 V CC

Especificaciones de hardware

Puertos: 48 puertos SFP28 de 25 GE y 8 puertos QSFP28 de 100 GE Ranuras para módulos de expansión:

• Dos ranuras para módulos de alimentación, que admiten redundancia 1+1
• Cuatro ranuras para módulos de ventilador, compatibles con redundancia 3+1

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 4,0 Tbps Tasa de reenvío de paquetes: 2000 Mpp VLAN 802.1Q: 4094

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 387 mm x 44 mm (17,40 x 15,24 x 1,73 pulgadas, 1 RU) Peso: Aproximadamente 8,2 kg (18,08 libras, incluidos dos módulos de fuente de alimentación y cuatro módulos de ventilador)

Suministro y consumo de energía

C.A.

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 240 V CA (50 Hz a 60 Hz)
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)
• Rango de corriente de entrada nominal: 3,5 A a 7,2 A

CC de alto voltaje:

• Rango de voltaje de entrada: 192 V CC a 288 V CC
• Corriente de entrada: 3,6 A.

CC de bajo voltaje:

• Rango de voltaje de entrada: –36 V CC a –72 V CC
• Tensión de entrada nominal: –48 V CC
• Corriente de entrada nominal: 23 A

Consumo máximo de energía:

• Máx.: 300 W
• Típico: 172 W
• Estático: 98 W

Medio ambiente y confiabilidad

Temperatura de funcionamiento: 0°C a 45°C (32°F a 113°F) Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:  Altitud de funcionamiento: hasta 5.000 m (16.404,20 pies) Altitud de almacenamiento: hasta 5.000 m (16.404,20 pies) Especificaciones de software Multidifusión: IGMPv1, v2, v3、Comportamiento del host IGMP、Consulta y respuesta de miembros、Elección del interrogador、Proxy IGMP、Enrutamiento estático de multidifusión、MSDP、PIM-DM、PIM-SM、PIM-SSM、Habilitación de PIM en la subinterfaz de capa 3、PIM-SMv6 、MLD v1 y v2、MLD Proxy、Habilitación de PIMv6 en la subinterfaz de capa 3 Características del centro de datos:

• Enrutamiento VXLAN y puente VXLAN
• IPv6 VXLAN sobre IPv4 y EVPN VXLAN
• PFC, ECN y RDMA
• M-LAG
• *RoCE sobre VxLAN
• OpenFlow 1.3

calidad de servicio:

• Mapeo de prioridades IEEE 802.1p, DSCP y ToS
• Clasificación de tráfico basada en ACL
• Marcado/comentario de prioridad
• Múltiples mecanismos de programación de colas, incluidos SP, WRR, DRR, SP+WRR y SP+DRR
• Mecanismos para evitar la congestión, como WRED y descarte de cola

Características de seguridad: Política de protección de la base de red (NFPP), CPP, defensa contra ataques DDoS, detección de paquetes de datos ilegítimos, cifrado de datos, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o basada en VLAN ACL, autenticación basada en texto plano y cifrado MD5 para paquetes OSPF, RIPv2 y BGPv4, mecanismos de inicio de sesión y contraseña de telnet para direcciones IP restringidas, uRPF, supresión de paquetes de difusión, DHCP Snooping, prevención de suplantación de identidad ARP, verificación de ARP y administración jerárquica de usuarios.

Especificaciones de hardware

Puertos: 24 puertos de 200 GE (QSFP56) + 8 puertos de 400 GE (QSFP-DD Módulos de expansión: No soportado

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 670,8 mm x 43,6 mm (17,40 x 26,41 x 1,72 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11 kg (24,25 lbs.)

Suministro y consumo de energía

Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 850 W
• Típico: 700 W
• Estático: 300 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios

Especificaciones de hardware

Capacidad de conmutación: 28,8 Tbits por segundo Tasa de reenvío de paquetes: 5400 megas por segundo

Especificaciones del puerto

Puertos: Puertos 100GE/200GE Ranuras para módulos de expansión: Dos, cada ranura admite la tarjeta de línea con hasta 72 puertos de 100 GE o 36 puertos de 200 GE Módulos de expansión:

• Cuatro ranuras para módulos de alimentación, que admiten redundancia 2+2
• Ocho ranuras para módulos de ventilador, compatibles con redundancia 7+1

Puertos de gestión: Un puerto de administración, un puerto de consola y un puerto USB

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 760 mm x 175 mm (17,40 x 29,92 x 6,89 pulgadas, 4 RU) Peso: 33,55 kg (73,97 libras, incluidos ocho módulos de ventilador y cuatro módulos de fuente de alimentación)

Suministro y consumo de energía

Voltaje de entrada  C.A.

• Rango de voltaje de entrada nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente de entrada nominal: 12 A
• Rango de voltaje de entrada nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente de entrada nominal: 9,5 A
• Rango máximo de voltaje de entrada: 90 V CA a 264 V CA (47 Hz a 63 Hz)

HVDC

• Tensión nominal: 240 V CC
• Corriente de entrada nominal: 8,5 A

Consumo máximo de energía:

• Máx.: 2934 W
• Típico: 1338 W
• Estático: 600 W

Medio ambiente y confiabilidad

Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 ºC a +70 ºC (–40 ºF a +158 ºF) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5% RH a 95% RH (sin condensación)

Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificación de software

VLAN 802.1Q: 4094 Protocolos L2: IEEE802.3ad (Protocolo de control de agregación de enlaces), IEEE802.1p, IEEE802.1Q, IEEE802.1D (STP), IEEE802.1w (RSTP), IEEE802.1s (MSTP), IGMP Snooping, MLD Snooping, Jumbo Frame (9 KB ), IEEE802.1ad (QinQ básico y *QinQ selectivo) y GVRP Protocolos L3 (IPv4): BGP4, OSPFv2, IS-IS, RIPv1, RIPv2, MBGP, enrutamiento LPM, enrutamiento basado en políticas, política de enrutamiento, ECMP, WCMP, VRRP, IGMP v1/v2/v3, PIM-SSM/SM/DM, MSDP y cualquiera -RP Características del centro de datos:

• Informes del uso del búfer, estadísticas de tráfico de colas y estadísticas de caída de paquetes a través de gRPC
• Prevención de cuelgues
• MMU
• Hora punta de la cola de consulta
• Mostrar caída de paquetes causada por un búfer insuficiente
• Visualización del número de alarmas del búfer
• Monitoreo de buffer en tiempo real
• Lectura de caída de paquetes de unidifusión causada por la congestión del búfer a través de MIB

Características de seguridad: MACSec, política de protección de la base de red (NFPP), política de protección de CPU (CPP), defensa contra ataques DDoS, detección de paquetes de datos no autorizados, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación MD5 y basada en texto plano para paquetes OSPF, RIPv2 y BGPv4, uRPF, supresión de paquetes de difusión, mecanismos de inicio de sesión Telnet y contraseña para direcciones IP restringidas.
