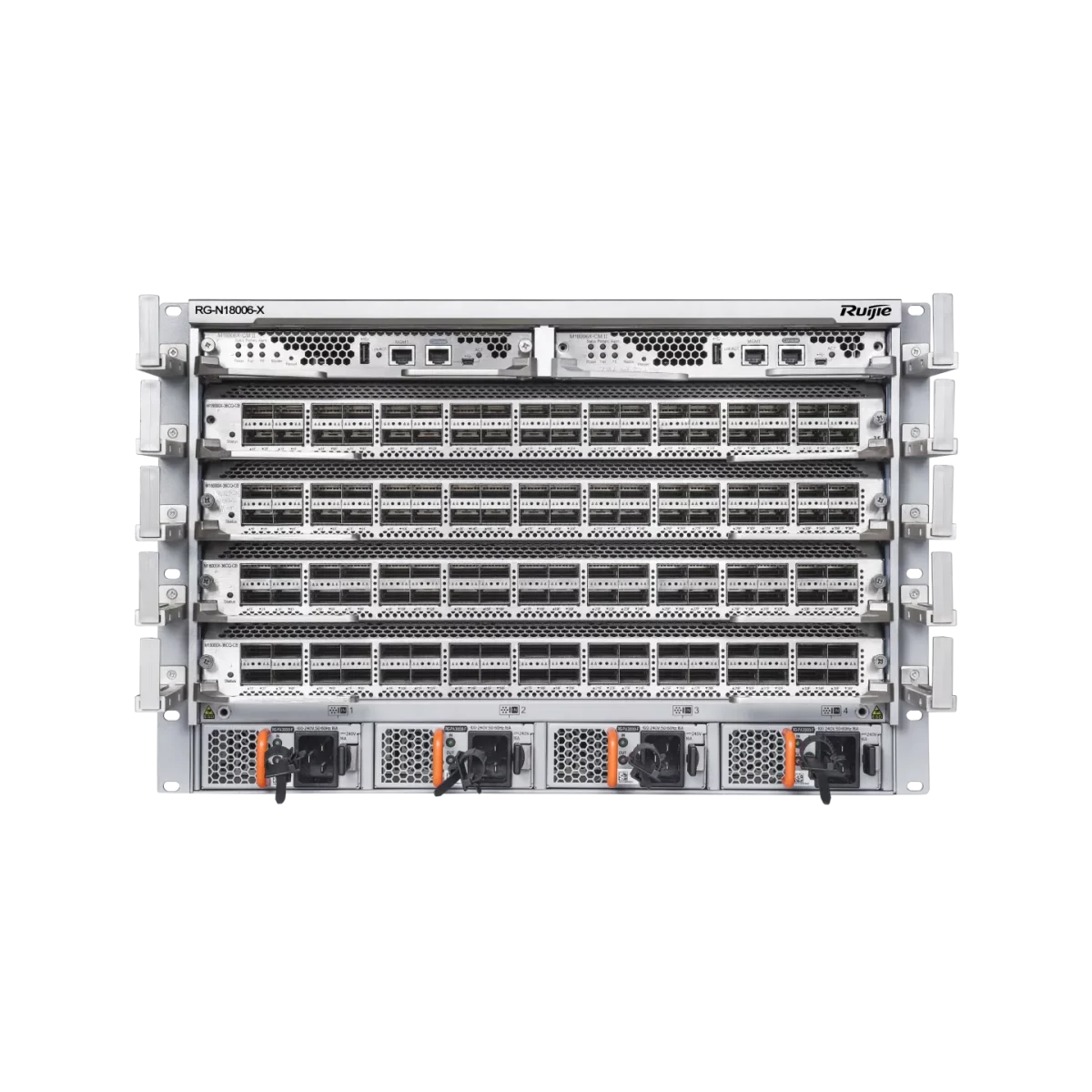

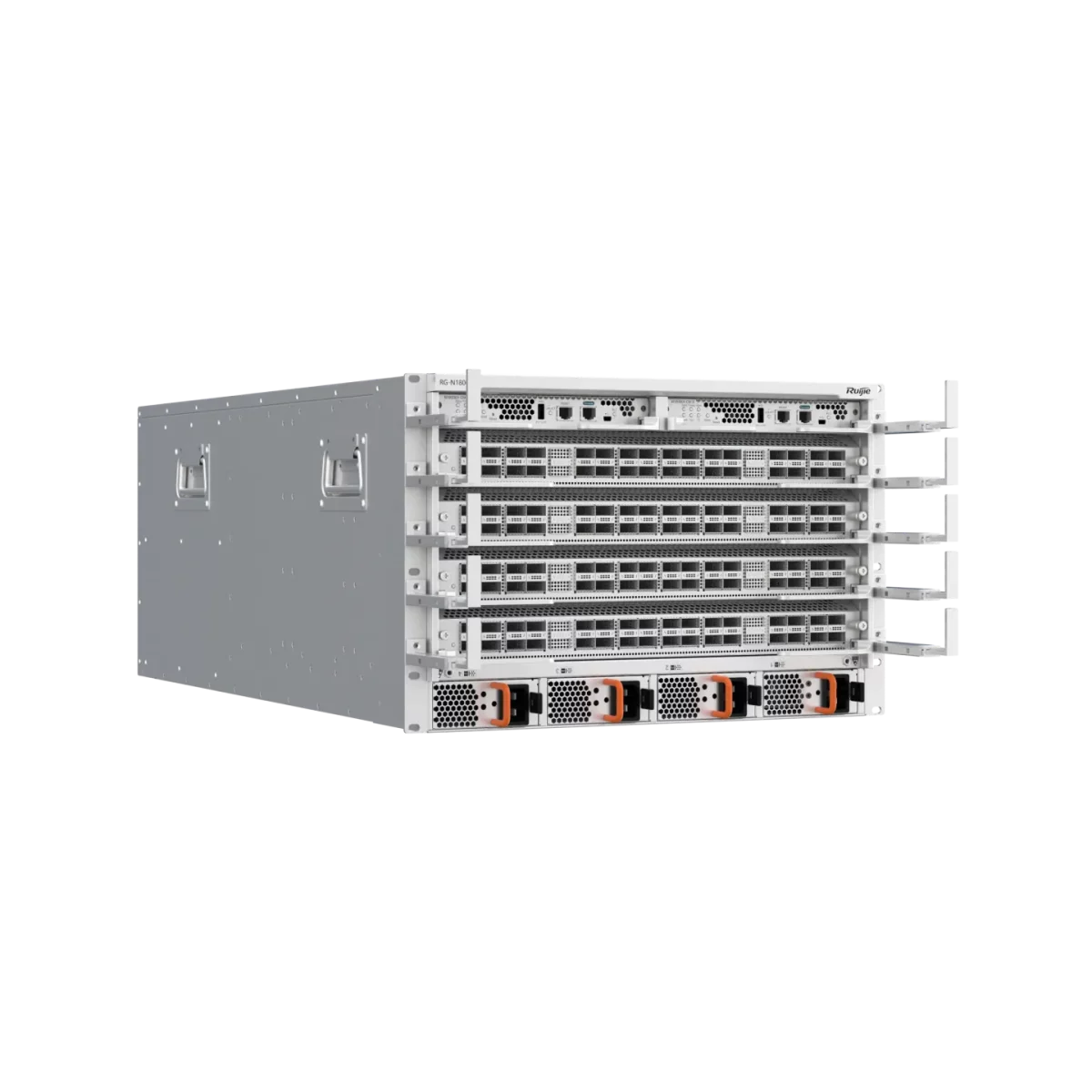

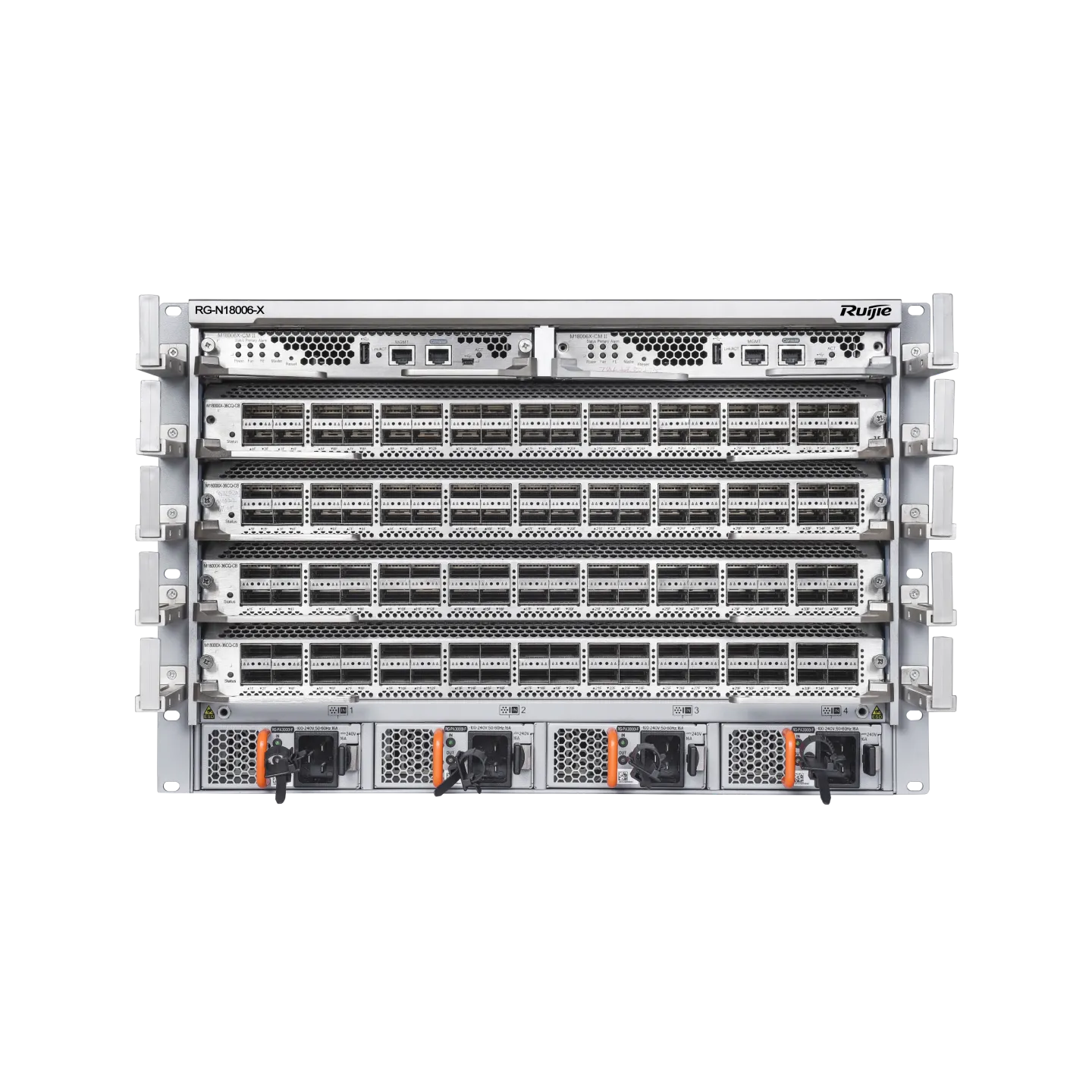

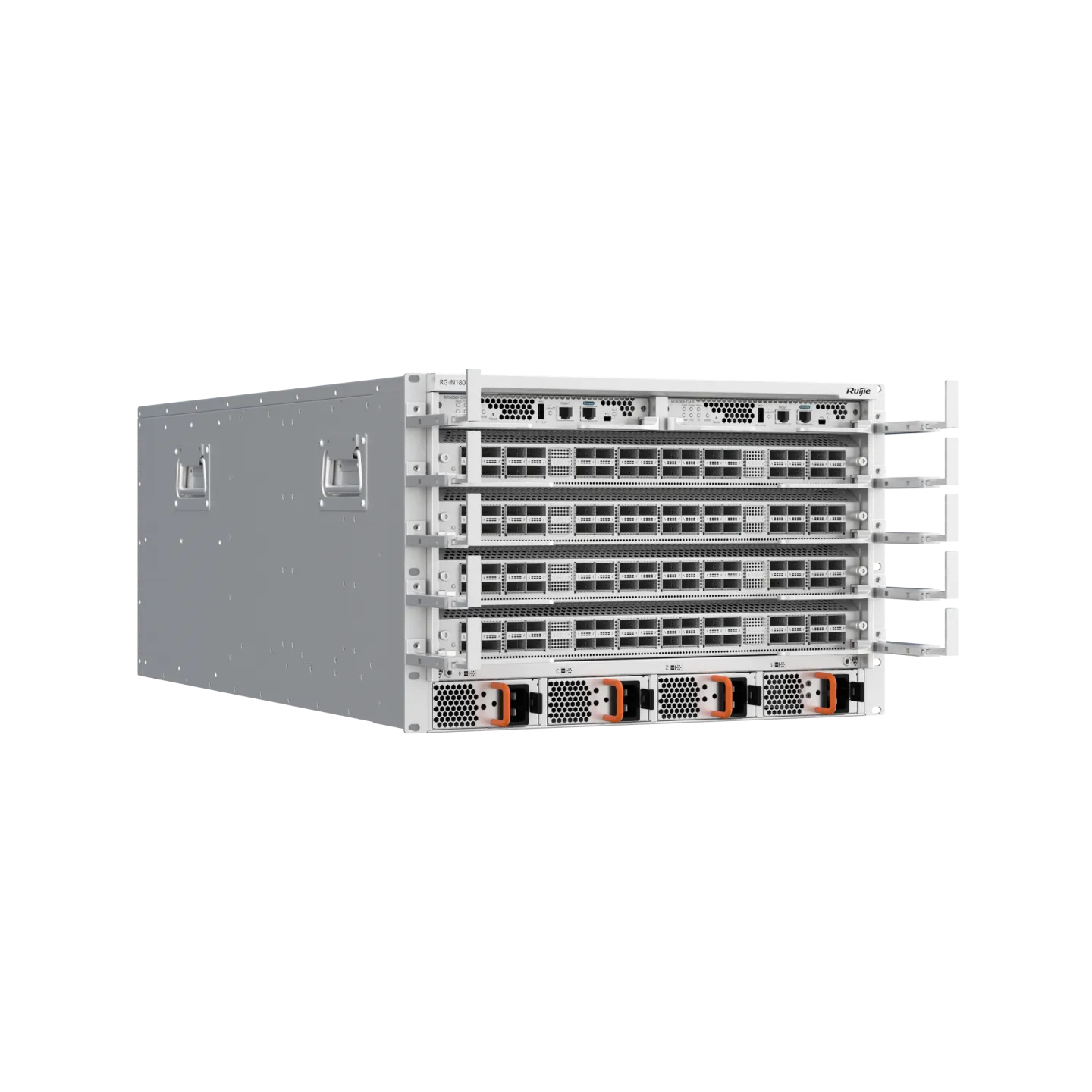

Serie RG-N18006-X

Especificaciones de hardware

Especificaciones de la interfaz

Módulo de poder: 2 Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 6 Ranura del módulo de estructura del conmutador: 2 (integrado con módulos supervisores)

Especificaciones del Sistema

Tasa de reenvío de paquetes: 9.000 Mpp Capacidad de conmutación del sistema: 12 Tbps

Dimensiones y peso

Dimensiones (Ancho x Fondo x Alto): 442 mm x 465 mm x 441,7 mm (17,40 x 18,31 x 17,39 pulgadas, 10 RU) Peso (chasis vacío y módulos de ventilador): 35,6 kg (78,48 libras)

C PU y almacenamiento

UPC:

• Módulo supervisor
  • M7808C-CM II: procesador de cuatro núcleos a 1,5 GHz
• Módulo de servicio
• • Tarjeta EA/EB: procesador de cuatro núcleos a 1,0 GHz
  • Tarjeta DA/F: procesador de cuatro núcleos a 1,5 GHz

Almacenamiento:

• Memoria flash
• Módulo supervisor:
  • M7808C-CM II: 8GB
• Módulo de servicio:
  • Tarjeta EA: 512 MB
  • Tarjeta EB: 512 MB
  • Tarjeta DA/F: 8GB
  • SDRAM
• Módulo supervisor:
• M7808C-CM II: DDR4 4GB
• Módulo de servicio:
  • Tarjeta EB: DDR3 1 GB
  • Tarjeta DA: DDR4 1 GB
  • Tarjeta F: DDR4 2 GB

Potencia y consumo:

Consumo máximo de energía:

• Chasis
• RG-S7808C: < 176W
• Módulo supervisor:
  • M7808C-CM II: < 50W
• Módulo de servicio:
  • M7800C-24SFP/12GT4XS-EB: < 85W
  • M7800C-48GT4XS-EB: < 70W
  • M7800C-48SFP4XS-EB: < 101W
  • M7800C-24GT24SFP4XS-EB: < 88W
  • M7800C-32XS4QXS-DA: < 210W
  • M7800C-48GT-FA: < 75W
  • M7800C-48SFP-FA: < 95W
  • M7800C-48XS-FB: < 160W
  • M7800C-8CQ-FB: < 130W

Potencia máxima de salida:

• RG-PA600I-F: 600W
• RG-PA1600I-F:
• • 90 V a 180 V: 12,00 W
  • 180 V a 264 V: 1.600 W

Especificaciones del software

Seguridad:

• aaa
• Autorización y contabilidad RADIUS
• TACACS+
• Autenticación de portal, RADIUS y autenticación de inicio de sesión TACACS+
• Autenticación IEEE802.1X, autenticación de omisión de dirección MAC (MAB) y autenticación 802.1X basada en interfaz y dirección MAC
• autenticación web
• Protocolo seguro de transferencia de hipertexto (HTTPS)
• SSHv1 y SSHv2
• Enlace global IP-MAC
• ICMP
• Seguridad portuaria
• Guardia de fuente IP
• DAI
• SAVI
• Prevención de suplantación de identidad ARP
• Política de protección de CPU (CPP) y NFPP
• Varias funciones de defensa contra ataques, incluido el antiataque NFPP y ARP
• uRPF
• Autenticación de inicio de sesión y seguridad de contraseña
• Los paquetes de multidifusión desconocidos no se envían a la CPU y los paquetes de unidifusión desconocidos se pueden suprimir.

Especificaciones de hardware

Especificaciones de interfaz

Módulo de poder: 4 Módulo de ventilador: 2 Puerto de gestión fijo: 1 x puerto MGMT, 1 x puerto de consola y 1 x puerto USB Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 8 Ranura del módulo de estructura del conmutador: 4

Especificaciones del Sistema

Tasa de reenvío de paquetes: 14.200 Mpps Capacidad de conmutación del sistema: 19,2 Tbps Número de dirección MAC:

• Número de direcciones MAC estáticas

1. Tarjeta XA: 4.000
2. Tarjeta XB: 10.000

• Número de direcciones MAC globales

1. Tarjeta XA: 96.000
2. Tarjeta XB: 256.000

Tamaño de la tabla ARP:

• Tarjeta XA: 40.000
• Tarjeta XB: 96.000

Dimensiones y peso

Dimensiones (Ancho x Fondo x Alto): 442,5 x 560 x 442 mm (17,42 pulg. x 22,05 pulg. x 17,40 pulg.), 10 RU Peso (chasis vacío y módulos de ventilador): 43,6 kg (96,12 libras)

C PU y almacenamiento

  UPC:

• Módulo supervisor:
• M18000E-CM: procesador de cuatro núcleos a 2,2 GHz
• Tarjeta de línea:
• Tarjeta XA/XB/FE: procesador de cuatro núcleos a 2,2 GHz

  Almacenamiento:

•  Módulo supervisor y tarjeta de línea:
• Memoria flash: 8GB
• SDRAM: DDR4 4GB

Potencia y Consumo:

• M18000E-CM: 60W
• M18000E-48GT4XS-XA: 85W
• M18000E-48SFP4XS-XA: 117W
• M18000E-24GT8SFP8XS-XA: 95W
• M18000E-32XS-XB: 149W
• M18000E-52XS-XB: 250W
• M18000E-12CQ-XB:240W
• M18010E-FE-X I: 50W
• M18000E-FE-X II: 160W
• M10C-VENTILADOR: 216 W

Potencia máxima de salida:

• RG-PA600I: 600W
• RG-PD600I: 600W
• RG-PA1600I:

1. 90 a 180 V CA; 1.200 vatios
2. 180 a 264 V CA; potencia: 1.600W

• RG-PD1600I: 1.400W

Tensión de entrada nominal:

• RG-PA600I: 100–120 V, 200–240 V, 50/60 Hz
• RG-PD600I: –48 VCC
• RG-PA1600I: 100–120 V, 200–240 V, 50/60 Hz
• RG-PD1600I: –48 VCC

Tensión máxima de entrada:

• RG-PA600I: 90–264 V, 47–63 Hz
• RG-PD600I: –40 V CC a –75 V CC
• RG-PA1600I: 90–264 V, 47–63 Hz
• RG-PD1600I: –40 V CC a –75 V CC

Especificaciones de hardware

Puertos: 48 puertos SFP28 de 25 GE y 8 puertos QSFP28 de 100 GE Ranuras para módulos de expansión:

• Dos ranuras para módulos de alimentación, que admiten redundancia 1+1
• Cuatro ranuras para módulos de ventilador, compatibles con redundancia 3+1

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 4,0 Tbps Tasa de reenvío de paquetes: 2000 Mpp VLAN 802.1Q: 4094

Dimensiones y peso

Dimensiones (Ancho × Fondo × Alto): 442 mm x 387 mm x 44 mm (17,40 x 15,24 x 1,73 pulgadas, 1 RU) Peso: Aproximadamente 8,2 kg (18,08 libras, incluidos dos módulos de fuente de alimentación y cuatro módulos de ventilador)

Suministro y consumo de energía

C.A.

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 240 V CA (50 Hz a 60 Hz)
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)
• Rango de corriente de entrada nominal: 3,5 A a 7,2 A

CC de alto voltaje:

• Rango de voltaje de entrada: 192 V CC a 288 V CC
• Corriente de entrada: 3,6 A.

CC de bajo voltaje:

• Rango de voltaje de entrada: –36 V CC a –72 V CC
• Tensión de entrada nominal: –48 V CC
• Corriente de entrada nominal: 23 A

Consumo máximo de energía:

• Máx.: 300 W
• Típico: 172 W
• Estático: 98 W

Medio ambiente y confiabilidad

Temperatura de funcionamiento: 0°C a 45°C (32°F a 113°F) Temperatura de almacenamiento: -40 °C a 70 °C (-40 °F a 158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5.000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5.000 m (16.404,20 pies)

Especificaciones de software

Multidifusión: IGMPv1, v2, v3、Comportamiento del host IGMP、Consulta y respuesta de miembros、Elección del interrogador、Proxy IGMP、Enrutamiento estático de multidifusión、MSDP、PIM-DM、PIM-SM、PIM-SSM、Habilitación de PIM en la subinterfaz de capa 3、PIM-SMv6 、MLD v1 y v2、MLD Proxy、Habilitación de PIMv6 en la subinterfaz de capa 3 Características del centro de datos:

• Enrutamiento VXLAN y puente VXLAN
• IPv6 VXLAN sobre IPv4 y EVPN VXLAN
• PFC, ECN y RDMA
• M-LAG
• *RoCE sobre VxLAN
• OpenFlow 1.3

calidad de servicio:

• Mapeo de prioridades IEEE 802.1p, DSCP y ToS
• Clasificación de tráfico basada en ACL
• Marcado/comentario de prioridad
• Múltiples mecanismos de programación de colas, incluidos SP, WRR, DRR, SP+WRR y SP+DRR
• Mecanismos para evitar la congestión, como WRED y descarte de cola

Características de seguridad: Política de protección de la base de red (NFPP), CPP, defensa contra ataques DDoS, detección de paquetes de datos ilegítimos, cifrado de datos, prevención de suplantación de IP de origen, prevención de escaneo de IP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o basada en VLAN ACL, autenticación basada en texto plano y cifrado MD5 para paquetes OSPF, RIPv2 y BGPv4, mecanismos de inicio de sesión y contraseña de telnet para direcciones IP restringidas, uRPF, supresión de paquetes de difusión, DHCP Snooping, prevención de suplantación de identidad ARP, verificación de ARP y administración jerárquica de usuarios.

Especificaciones de hardware

Puertos: 48 puertos de 100 GE (DSFP) + 8 puertos de 400 GE (QSFP-DD) Módulos de expansión: No soportado Ranuras para módulos de expansión:

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 700 mm x 44 mm (17,40 x 27,56 x 1,73 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11,5 kg (25,35 lbs.) Suministro y consumo de energía: RG-S6580-48CQ8QC Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 742 W
• Típico: 633 W
• Estático: 178 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios
