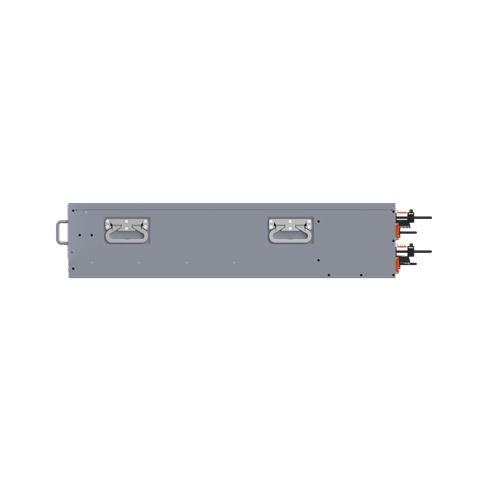

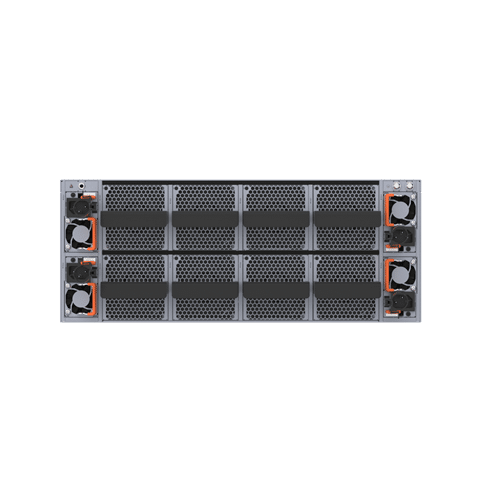

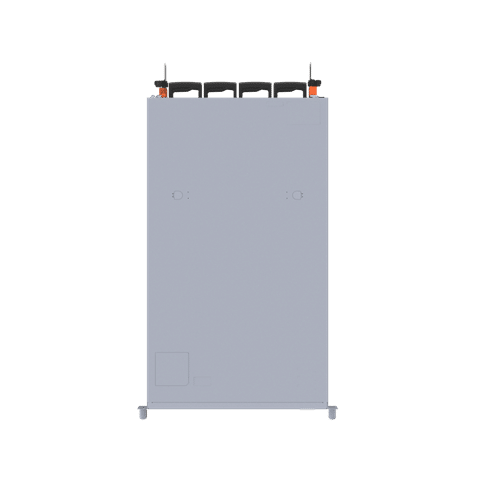

Serie RG-S6980-64QC

Especificaciones de hardware

Módulo de ventilador: 2 módulos de ventilador M12-FAN-R Módulo de poder:

• Potencia del sistema: 6
• Alimentación PoE: 2 (el módulo de alimentación debe adaptarse al marco de alimentación PoE)

Ranura de expansión:

• Ranuras CM: 2
• Ranuras para tarjetas de línea: 10
• Ranuras para módulos de estructura de conmutador: 4

Ranura del módulo supervisor: 2 Ranura para tarjeta de línea: 10 Ranura del módulo de estructura del conmutador: 4

Especificaciones del Sistema

Tasa de reenvío de paquetes: 17.800 Mpps Capacidad de conmutación del sistema: 24 Tbps Dirección MAC:

• Número de direcciones MAC globales:
  • Tarjeta ED: 128K (predeterminada) y 512K (máx.)
  • Tarjeta DC: 96K (predeterminada) y 288K (máx.)
  • Tarjeta EH: 136K (predeterminada) y 136K (máx.)
• Número de direcciones MAC estáticas: 10.000

Tamaño de la tabla ARP:

• Tarjeta ED: 170 000 (predeterminada)
• Tarjeta DC: 75 000 (predeterminada)
• Tarjeta EH: 170 000 (predeterminada)

Tamaño de la mesa ND:

• Tarjeta ED: 75.000 (predeterminado)
• Tarjeta DC/EH: 45.000 (predeterminado)

Número de rutas de unidifusión IPv4: 12.000 (predeterminado)

Dimensiones y peso:

Dimensiones (Ancho x Fondo x Alto): 442 mm x 725 mm x 708,4 mm (17,40 pulg. x 28,54 pulg. x 27,89 pulg.), 16 RU Peso (chasis vacío y módulos de ventilador): 105 kg (231,49 libras)

CPU y almacenamiento

UPC

• Módulo supervisor:
  • M18012-CM II: procesador de 32 núcleos a 1,0 GHz
• Tarjeta de línea:
  • ED/DC: procesador de cuatro núcleos a 1,0 GHz
• Cambiar módulo de estructura:
  • M18012-FE-D I: procesador de cuatro núcleos a 1,0 GHz

Memoria flash y SDRAM:

Memoria flash:

• Tarjeta ED/DC/EH: 512 MB

SDRAM:

• M18012-CM II: 16 GB
• M18012-FE-D I: DDRIII 1 GB
• ED/DC: 1 GB
• Tarjeta EF: 2 GB
• 12CQ-EH/16XS2QXS: 4 GB

Búfer de paquetes de datos:

• Tarjeta ED: 5 MB
• Tarjeta CC: 16 MB
• 12CQ-EH: 16MB

Potencia y consumo

Consumo máximo de energía:

• RG-PA1600I: 90 V a 180 V Potencia: 1200 W; 180 V a 264 V Potencia: 1.600 W
• RG-PA600I: 90 V a 180 V Potencia: 600 W; 180 V a 264 V Potencia: 600 W
• RG-PD600I: –40 V a –75 V Potencia: 600 W
• 210 V a 264 V
• Potencia: 3.000W

Tensión máxima de entrada:

• RG-PA1600I: 90 V a 264 V, 47 Hz a 63 Hz
• RG-PA600I: 90 V a 264 V, 47 Hz a 63 Hz
• RG-PD600I: –40 V CC a –75 V CC

Especificaciones de hardware

Puertos fijos: 48 puertos 1GBASE-T + 4 puertos 10GE SFP+ Módulos de expansión:

• Chasis de configuración fija sin ranuras para módulos de expansión
• Dos ranuras para módulos de potencia
• Una ranura para módulo de ventilador

Capacidad de conmutación: 256 Gbps Tasa de reenvío de paquetes: 192Mpps

Dimensiones

Dimensiones (Ancho x Fondo x Alto): 440 mm x 300 mm x 44 mm (17,32 pulg. x 11,81 pulg. x 1,73 pulg., 1 RU) Peso: 4,8 kg (10,58 libras, incluidos dos módulos de alimentación y un módulo de ventilador)

Suministro y consumo de energía

Requisito de energía de entrada:

• RG-PA70I (entrada de CA):
• Rango de tensión nominal: 100 V CA a 240 V CA (50 Hz a 60 Hz)
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)
• Corriente de entrada máxima: 2 A
• RG-PA70I (entrada HVDC):
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 120 V CC a 340 V CC
• Corriente de entrada máxima: 2 A
• RG-PD70I (entrada CC):
• Tensión nominal: –48 V CC
• Rango de voltaje máximo: –36 V CC a –72 V CC
• Corriente de entrada máxima: 3,15 A

Máx. el consumo de energía: 60W Admirador: Regulación de velocidad del ventilador y alarma de fallas. Alarma de temperatura: Soportado

Medio ambiente y confiabilidad

• Temperatura: Temperatura de funcionamiento: 0 °C a 50 °C (32 °F a 122 °F)
• Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F)

Humedad:

• Humedad de funcionamiento: 10% a 90% RH
• Humedad de almacenamiento: 5% a 95% RH

Altitud de trabajo:

• Altitud de funcionamiento: hasta 5.000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5.000 m (16.404,20 pies)

Especificaciones de software

Funciones del centro de datos de próxima generación (*):

• Funciones de virtualización y computación en la nube:
• (*) VEPA
• (*) Descubrimiento de VM y migración automática de políticas de seguridad

Protocolo de árbol de expansión: STP, RSTP y MSTP calidad de servicio:

• Identificación del tráfico portuario
• Limitación de la tasa de tráfico portuario
• Clasificación de tráfico 802.1p/DSCP/ToS
• Ocho colas de prioridad por puerto
• Programación de colas SP, WRR, DRR, SP+WFQ, SP+WRR, SP+DRR y RED/WRED

Características de seguridad:

• Enlace de 3 tuplas (dirección IP, dirección MAC y puerto)
• Enlace de 3 tuplas (dirección IPv6, dirección MAC y puerto)
• Filtrado de direcciones MAC
• Autenticación 802.1x basada en puerto y MAC
• Autenticación de omisión de MAC (MAB)
• Autenticación del portal y autenticación del Portal 2.0
• verificación ARP
• Inspección ARP dinámica (DAI)
• Limitación de velocidad ARP
• Prevención de suplantación de identidad ARP
• Supresión de tormentas transmitidas
• Gestión jerárquica y protección con contraseña.
• RADIO y TACAS+
• AAA (IPv4/IPv6) para la gestión de inicio de sesión del dispositivo
• SSH y SSHv2.0
• Guardia BPDU
• Guardia de fuente IP
• CPP y NFPP
• Protección portuaria

Compatibilidad con plataforma en la nube:  Nombre del fabricante de la nube:

• UCloud
• UCloud UCMP
• Nube de Alibaba
• apsarapila

Observaciones (modelo de producto compatible):  RG-S6000C-48GT4XS-E. La función correspondiente coincide con la del sitio web oficial de Alibaba Cloud. Sitio web oficial:

• https://apsara-
• stack.aliyun.com

Especificaciones de hardware

Puertos: 24 puertos de 200 GE (QSFP56) + 8 puertos de 400 GE (QSFP-DD Módulos de expansión: No soportado

• Dos ranuras para módulos de fuente de alimentación (redundancia 1+1)
• Seis ranuras para módulos de ventilador (redundancia 5+1; se requieren al menos 5 módulos de ventilador)

Puerto de gestión: Un puerto de administración, un puerto de consola y un puerto USB, compatibles con el estándar USB2.0 Capacidad de conmutación: 16,0 Tbps Tasa de reenvío de paquetes: 5350 megas por segundo VLAN 802.1Q: 4094

Dimensiones

Dimensiones (Ancho × Fondo × Alto): 442 mm x 670,8 mm x 43,6 mm (17,40 x 26,41 x 1,72 pulgadas, 1 RU) Peso: Chasis con seis módulos de ventilador y dos módulos de fuente de alimentación: 11 kg (24,25 lbs.)

Suministro y consumo de energía

Entrada de alimentación: entrada de CA   Módulo RG-PA1200I-F

• Tensión nominal: 110 V CA/220 V CA
• Rango de tensión nominal: 100 V CA a 127 V CA (50 Hz a 60 Hz), corriente nominal: 13,8 A
• Rango de tensión nominal: 200 V CA a 240 V CA (50 Hz a 60 Hz), corriente nominal: 8,5 A
• Rango de voltaje máximo: 90 V CA a 264 V CA (47 Hz a 63 Hz)

Entrada HVDC

• Módulo RG-PA1200I-F
• Tensión nominal: 240 V CC
• Rango de voltaje máximo: 180 V CC a 300 V CC
• Corriente de entrada máxima: 6,5 A

Consumo máximo de energía:

• Máx.: 850 W
• Típico: 700 W
• Estático: 300 W

Medio ambiente y confiabilidad: Alarmas de temperatura y protección contra sobrecalentamiento. Temperatura de funcionamiento: 0ºC a 40ºC (32ºF a 104ºF) Temperatura de almacenamiento: –40 °C a +70 °C (–40 °F a +158 °F) Humedad de funcionamiento: 10% RH a 90% RH (sin condensación) Humedad de almacenamiento: 5 % a 95 % de humedad relativa (sin condensación) Altitud de trabajo:

• Altitud de funcionamiento: hasta 5000 m (16.404,20 pies)
• Altitud de almacenamiento: hasta 5000 m (16.404,20 pies)

Especificaciones de software

Protocolos L2: IEEE 802.3x, IEEE 802.3ad (Protocolo de control de agregación de enlaces), IEEE 802.1p, IEEE 802.1Q, IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), trama gigante (9 KB) Protocolos básicos IPv6: Descubrimiento de vecinos, ICMPv6, Descubrimiento de MTU de ruta, DNSv6, DHCPv6, ICMPv6, redirección ICMPv6, ACLv6, TCP/UDP para IPv6, SNMP v6, Ping/Traceroute v6, IPv6 RADIUS, Telnet/SSH v6, FTP/TFTP v6, NTP v6, Compatibilidad con IPv6 MIB para SNMP, VRRP para IPv6, QoS de IPv6 LCA: ACL80, redirección basada en ACL, ACL IPv6, ACL IP extendida/estándar, ACL MAC extendida, ACL basada en tiempo, ACL global, uso compartido de recursos en el caso de aplicar una ACL en diferentes puertos físicos o SVI, contador ACL, solo contador ACL 、 Registro de ACL 、 Visualización del uso de recursos de ACL 、 Remarcado basado en ACL 、 ACL de nivel experto 、 ACL de función definida por el usuario (UDF) IPv4 、 Configuración de contador de ACL solo globalmente 、 Coincidencia de ACL con las 5 tuplas internas de paquetes VXLAN 、 IPv6 UDF ACL、ACL que coincide con las 5 tuplas internas de paquetes que pasan a través de la VXLAN Características del centro de datos:

• PFC, ECN y otras funciones del centro de datos
• RDMA

Características de seguridad: Política de protección de la base de red (NFPP), CPP, RADIUS/TACACS, filtrado de paquetes IPv4/v6 mediante ACL básica, ACL extendida o ACL basada en VLAN, autenticación basada en texto plano y texto cifrado MD5 para paquetes OSPF y BGPv4, inicio de sesión por telnet y mecanismos de contraseña para direcciones IP restringidas, supresión de paquetes de difusión, gestión jerárquica de usuarios
